Problem przerzutka Alivio FD-M4000


Rekomendowane odpowiedzi

Cześć. Mój pierwszy post na forum także jak coś to bądźcie wyrozumiali ;)



Mam problem z przerzutka taka jak w tytule. Otóż przy pozycji 3x9 ociera mi łańcuch o zew cześć wózka (rys 1) Próbowałem to wyregulować ale sprawa nie jest taka prosta. Wózek przerzutki zauważyłem że nie jest w pełni otwarty i posiada takie dziwne zagięcie. Jak poluzuje śrubkę H oraz podkrece linkę to owszem problem z ocierającym łańcuchem o wózek znika ale wtedy pojawia się problem z ocieraniem zębami blatu 3 o wózek przerzutki (rys 2) I mam szach mat.



Rower nowy,wózek prosty. Ustawienie przerzutki nad 3 blatem 3mm.



Przerzutka przód Alivio FD-M4000

Korba Acera FC-M3000 (40/30/22T)

Kaseta Alivio CS-H6400 (11-34T)

Support Shimano BB-UN26, 113mm





Prośba o poradę co zrobić. Co jest nie tak?6177f2f13184f61c7e5778486a7e3d41.jpgacc1f2f056e30a36d9f79b8bcc7b8c15.jpg



Wysłane z mojego Mi Note 10 Pro przy użyciu Tapatalka





Odnośnik do odpowiedzi
Udostępnij na innych stronach
  • Odpowiedzi 64
  • Created
  • Ostatniej odpowiedzi

Top Posters In This Topic

  • Accent_Szaj

    22

  • rbb4

    20

  • piotro83

    16

  • raven

    6

Top Posters In This Topic

Popular Posts

Może przerzutka jest pod złym kątem?

obróć przerzutkę kilka minut w prawo (zakładając, że rura jest środkiem zegara ) poza tym jak rower nowy, to oddaj do serwisu

To teraz masz czasu,a czasu

Posted Images

obróć przerzutkę kilka minut w prawo (zakładając, że rura jest środkiem zegara :P)

poza tym jak rower nowy, to oddaj do serwisu

Edytowane przez raven
  • Lubię to! 1
Odnośnik do odpowiedzi
Udostępnij na innych stronach

Panowie, mieliście rację. Minimalne odchylenie wózka w stronę koła pomogło. Dzięki za poradę.

Wysłane z mojego Mi Note 10 Pro przy użyciu Tapatalka

Odnośnik do odpowiedzi
Udostępnij na innych stronach
  • 2 months later...

@raven Mam identyczny problem  z Altusem. Jak dokładnie obrócić przerzutkę w prawo bo nie czaje?

Rowerek mam kupiony przez neta także nie wiem czy w moim mieście przyjmą regulację na gwarancji. Zerówkę miałem zrobioną teraz za 45 dni ustawienie ponowne.

Edytowane przez piotro83
Odnośnik do odpowiedzi
Udostępnij na innych stronach
Accent_Szaj
51 minut temu, piotro83 napisał:

Mam identyczny problem  z Altusem

Zrób zdjęcie z przodu i z tyłu przerzutki. U Ciebie może wystarczyć regulacja

Odnośnik do odpowiedzi
Udostępnij na innych stronach
IMG_20200913_132744.jpg IMG_20200913_132736.jpg

Nie ma jak już regulować. Kombinowałem przerzuca pięknie ale na najwyższej zębatce szoruje

IMG_20200913_160753.jpg IMG_20200913_160725.jpg
Odnośnik do odpowiedzi
Udostępnij na innych stronach
1 godzinę temu, piotro83 napisał:

Jak dokładnie obrócić przerzutkę w prawo bo nie czaje?

no luzujesz śrubę montażową (przy obejmie na ramie) i obracasz całą przerzutkę, kolega @rbb4 miał ją ustawioną pod złym kątem

z tym, że u Ciebie wygląda to dobrze

na drugim i czwartym zdjęciu widać 2 śrubki, odkręć tą podpisaną H (bliżej ramy) i zobacz jak daleko można wychylić przerzutkę, linkę naciągasz pokrętłem przy manetce ;)





Odnośnik do odpowiedzi
Udostępnij na innych stronach
30 minut temu, raven napisał:

zobacz jak daleko można wychylić przerzutkę,

Nic nie daje ruszenie H. Jak za mocno ruszę to ząb haczy o przerzutkę. 1 lub 3 zdjęcie.

Odnośnik do odpowiedzi
Udostępnij na innych stronach
no luzujesz śrubę montażową (przy obejmie na ramie) i obracasz całą przerzutkę, kolega@rbb4 miał ją ustawioną pod złym kątem
z tym, że u Ciebie wygląda to dobrze
na drugim i czwartym zdjęciu widać 2 śrubki, odkręć tą podpisaną H (bliżej ramy) i zobacz jak daleko można wychylić przerzutkę, linkę naciągasz pokrętłem przy manetce


Niestety u mnie nie do końca pomogło. Muszę zmienić chyba przerzutkę.
Odnośnik do odpowiedzi
Udostępnij na innych stronach

zakładam, że wszystko jest odpowiednio dobrane i działało wcześniej

tył ustawiasz na najmniejszą zębatkę, przód na największą zębatkę,

przerzutkę ustawiasz śrubą tak żeby między zewnętrzną stroną łańcucha a wodzikiem była minimalna przerwa

jeśli przerzutka gdzieś ociera z ząb, to znaczy, że jest za nisko i trzeba ją przesunąć wyżej

po prostu mogła być za słabo przykręcona i się zsunęła podczas użytkowania :)



Odnośnik do odpowiedzi
Udostępnij na innych stronach

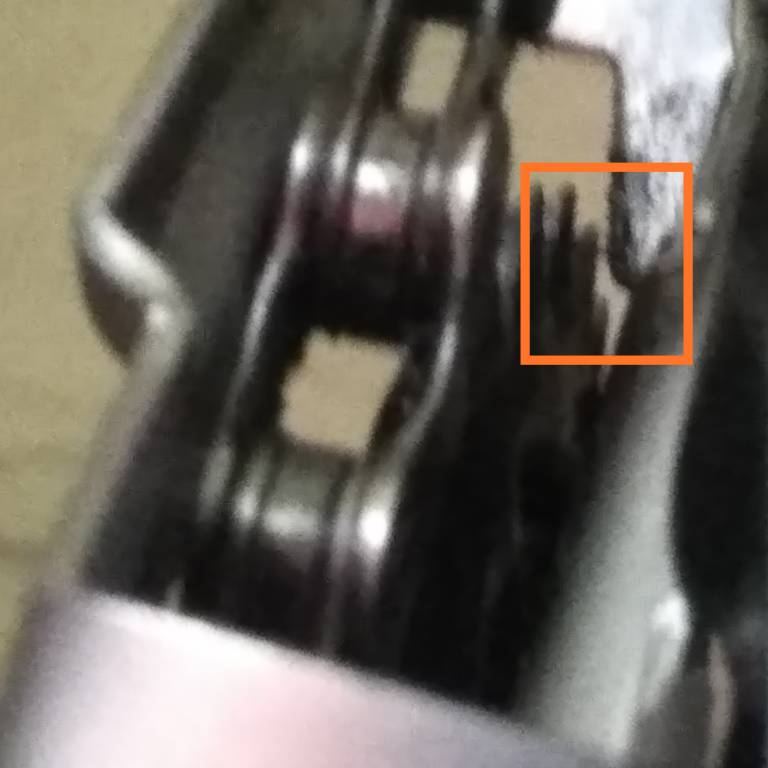

Jak dokrece H ustawiam przerzutkę tak żeby to co na zdjęciu nie haczylo o zęby. Łańcuch Szoruje dalej u góry.


Edytowane przez piotro83
Odnośnik do odpowiedzi
Udostępnij na innych stronach
37 minut temu, Accent_Szaj napisał:

ustawie sobie przerzutke od początku,

@Accent_Szaj pytanie o baryłkę w jakiej pozycji powinna być na start?

Odnośnik do odpowiedzi
Udostępnij na innych stronach
Accent_Szaj
10 minut temu, piotro83 napisał:

być na start?

Max wkręcona i po tym pół obrotu odkręć.

Odnośnik do odpowiedzi
Udostępnij na innych stronach
Max wkręcona i po tym pół obrotu odkręć.
Już próbowałem 10 razy niestety wszystko na nic. Sprawdzałem także linie łańcucha oraz odległość od środka supportu do środkowej zębatki z przodu. Wszystko się zgadza 50mm. Ustawialem góra dół dla tej przerzutki oraz kąty nie pomogło
Odnośnik do odpowiedzi
Udostępnij na innych stronach
Accent_Szaj
27 minut temu, rbb4 napisał:

kąty nie pomogło

To podnieś ją wyżej niż te 3mm. Tak żeby też nie tarła o łączenie wózka. Taki złoty środek ;)



Odnośnik do odpowiedzi
Udostępnij na innych stronach
Jak dokrece H ustawiam przerzutkę tak żeby to co na zdjęciu nie haczylo o zęby. Łańcuch Szoruje dalej u góry.
Udało Ci się wyregulować ta przerzutkę?
Odnośnik do odpowiedzi
Udostępnij na innych stronach
16 godzin temu, rbb4 napisał:

Udało Ci się wyregulować ta przerzutkę

Aktualnie zachorowałem. Jak wyzdrowieję będę robił to dam znać.

Odnośnik do odpowiedzi
Udostępnij na innych stronach
Accent_Szaj
2 godziny temu, piotro83 napisał:

Aktualnie zachorowałem.

To teraz masz czasu,a czasu ;)

  • Haha 1
Odnośnik do odpowiedzi
Udostępnij na innych stronach

Czy ktoś z Was ma ta przerzutkę w napędzie 3x9? Jaką macie największą zębatkę z przodu? Wydaje mi sie że za mała jest pojemność tej przerzutki. U mnie mam 40 zębów i wg specyfikacji dla przerzutki max jest 40 zębów. Już nie mam pomysłu na nią...

Odnośnik do odpowiedzi
Udostępnij na innych stronach
Accent_Szaj
5 godzin temu, rbb4 napisał:

U mnie mam 40 zębów i wg specyfikacji dla przerzutki max jest 40 zębów. Już nie mam pomysłu na nią...

Ja mam u syna i działa idealnie. 40/30/22

Zacznij od początku.

W dniu 13.09.2020 o 20:49, Accent_Szaj napisał:

@rbb4 i @piotro83 ustawie sobie przerzutke od początku,tak jak w filmiku





Odnośnik do odpowiedzi
Udostępnij na innych stronach
