Samoróbka budżetowy rower wyprawowy

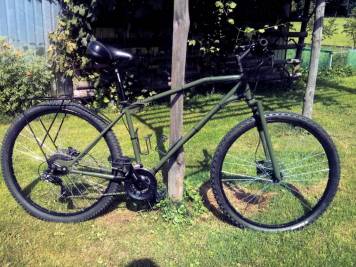

Rower  tworzony i składany po godzinach. Rama stalowa została zaprojektowana i pospawana przez mnie.

Rower zbudowałem ponieważ chciałem posiadać jakiś wygodny rower na długie dystanse+na tyle mocny aby wytrzymał moją wagę (105kg). Drugi powód dlaczego podjąłem się budowy tego roweru to brak pieniędzy na coś sensownego.

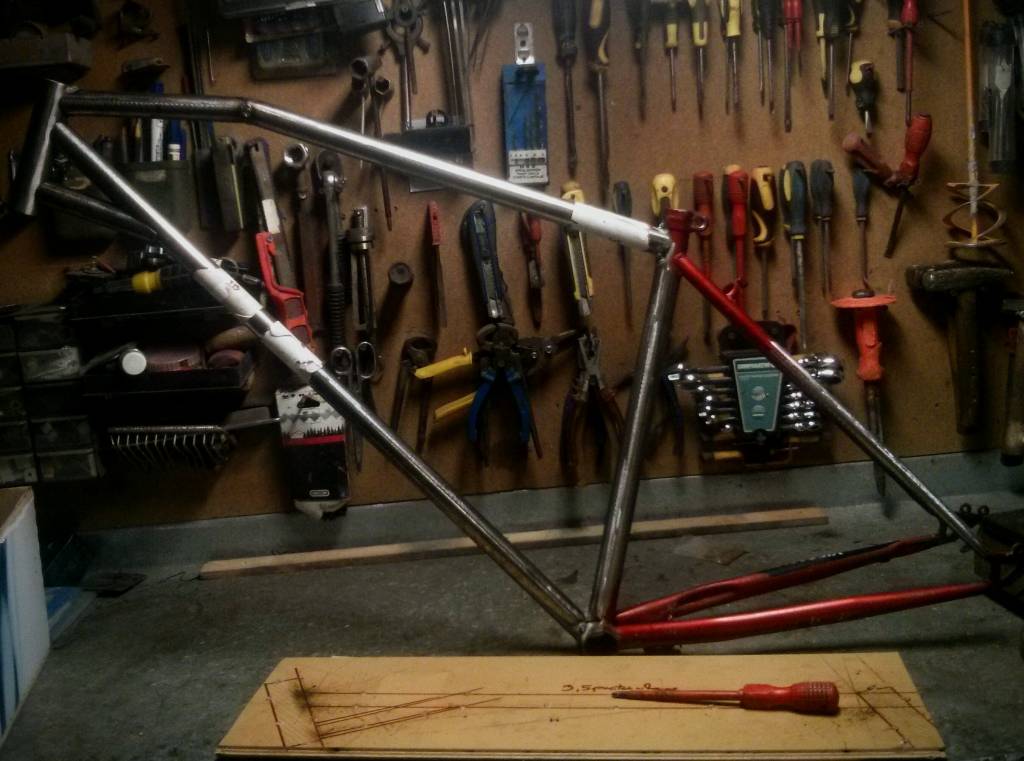

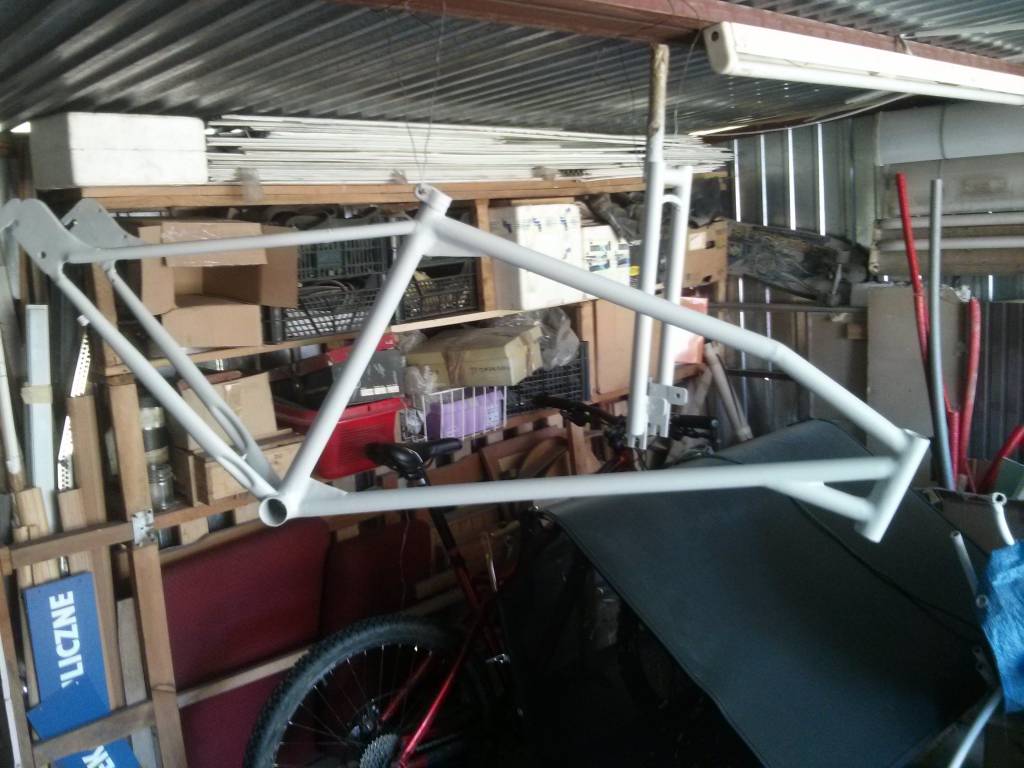

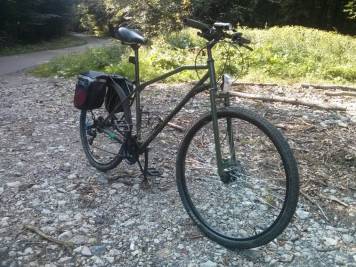

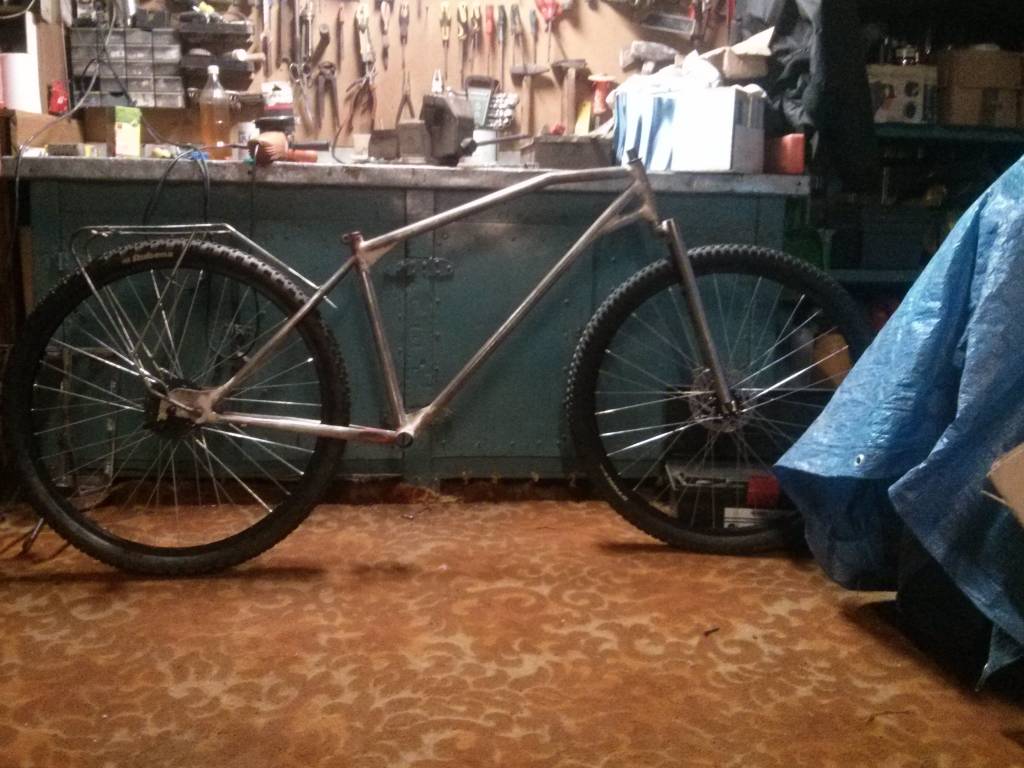

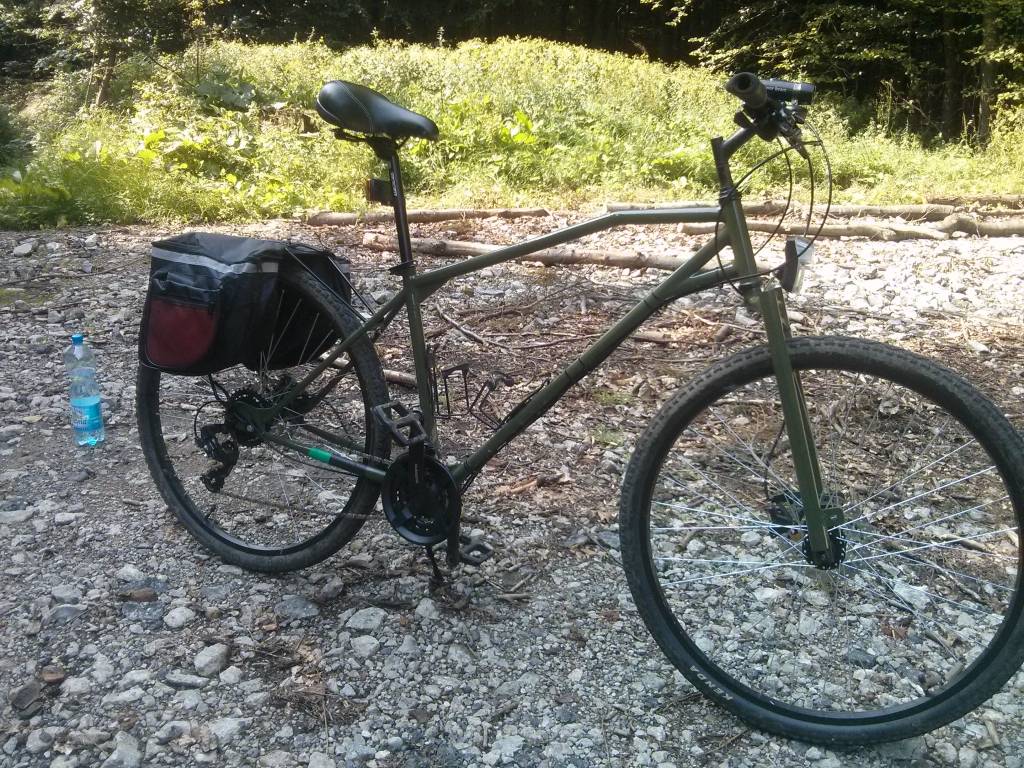

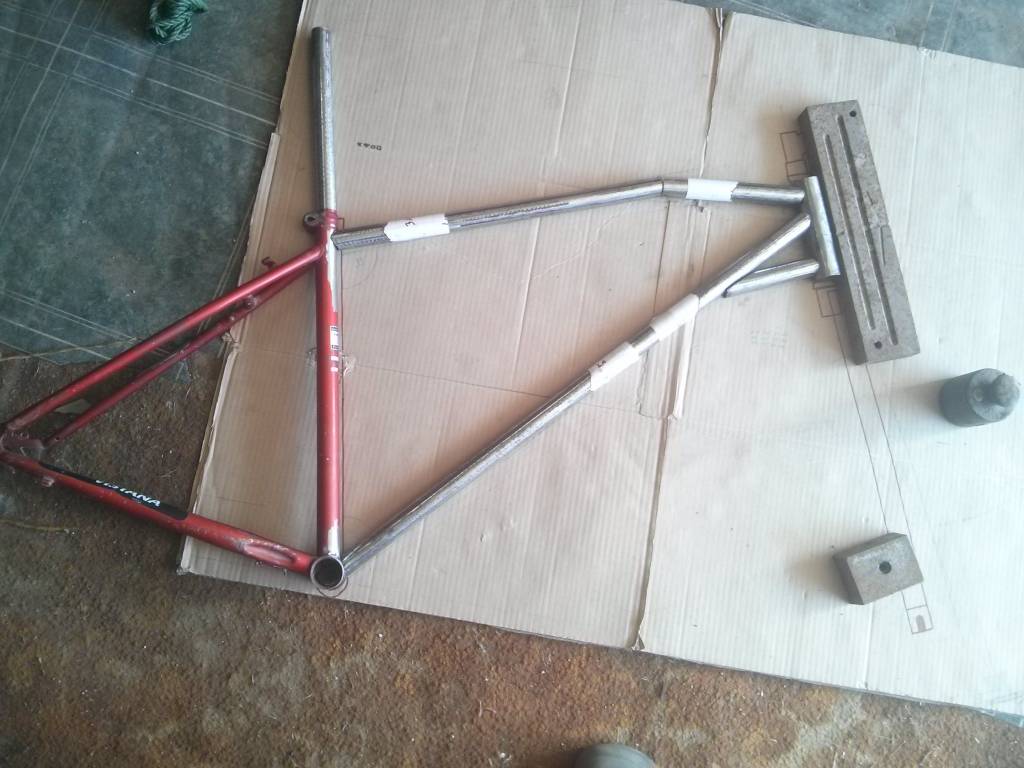

Ramę projektowałem na kartonie w skali 1:1 o oparciu geometrii ramy dartmoor primal XL(posiadam rower na tej ramie), zaprojektowanie ramy zajęło mi ok. 2 tygodnie gdyż wprowadzałem wiele zmian i poprawek. Jako dawca posłużyła mi stara chińska rama stalowa 19' na koła 26', z starej ramy zabrałem: główkę ramy, tylny trójkąt i rurę sterową. Ramę spawałem za pomocą migomatu drutem samoosłonowym bez użycia specjalistycznego stelaża do ram. Ramę zespawałem w 3 godziny lecz niestety takie szczegóły jak mocowanie hamulców i wzmocnienia zajęły mi aż 2 dni! Bagażnik tylny został specjalnie przerobiony aby pasował do tej ramy. Bagażnik jest mocny i wytrzymały, siadałem na nim i robiłem testy wytrzymałościowe gdyż musiałem być pewny ,że bagażnik wytrzyma wiele.

Rowerek ma już przejechane około 700 km i zaliczony 1 wypadek+kilkadziesiąt dziur. Po tym miesięcznym teście na jaw wyszło kilka wad:

• przedni widelec podczas hamowania przednim hamulcem przy wyższych prędkościach wpada w nieprzyjemne wibracje (podobnie jak przy tanich amortyzatorach)
• przedni widelec co 100km dostaje luzów na sterach
• mniejsza sztywność w okolicach suportu  względem innych ram stalowych.

Rower został złożony na bardzo budżetowym osprzęcie i mi to nie przeszkadza☺️.  Całość nie przekroczyła 1000zł.

RAMA stalowa 4,5kg

KORBA Shimano FC-TY301 170 mm 42x34x24

KASETA Shimano ALTUS CS-HG31 8 rz.11-34

ŁAŃCUCH KMC  Z-51

OBRĘCZE 28' Noname

PIASTA PRZÓD Noname

PIASTA TYŁ SHIMANO  FH-M475

OPONY 700 x 45C KENDA K-935 KHAN ECO

PEDAŁY Dartmoor CANDY

SZTYCA PODSIODŁOWA ZOOM SP-C212 25,4 mm

PRZERZUTKA TYLNA Shimano Tourney RD-TX35

PRZERZUTKA PRZEDNIA  Shimano TOURNEY FD-TY500

MANETKA PRAWA SHIMANO ALTUS SL-M310

MANETKA LEWA SHIMANO TOURNEY SL-TX30

HAMULCE SHIMANO M315

TARCZE Shimano SM-RT26

Zdjęcia>> https://drive.google.com/drive/folders/1hLR05vA7mCDYr8lulcDsKD2IdDEvNSjF?usp=sharing

Z góry przepraszam z błędy językowy i składnie :-)





Edytowane 5 Września 2018 przez ManualEmanuel

[jaro0011]

WOW
Ciekawie wyszedł Ci ten rower. Gratuluje samozaparcia i zdolności przy tworzeniu własnej ramy. Brawo
Kto wie, może za parę lat będziesz swoje ramy produkował masowo

[ManualEmanuel]

Dzięki za miły komentarz ☺️

[ahaja]

Szacunek. Super. Gratulacje. Pierwsze skojarzenia to ... HD WL42  🙂

[Tuptam]

Przypomina nieco neurona w wersji anorektycznej Widać pasję, i determinacje, sie chwali.

[Gość]

Ale fajne wozidło! Gratulacje

[ManualEmanuel]

14 godzin temu, Tuptam napisał:

Przypomina nieco neurona w wersji anorektycznej Widać pasję, i determinacje, sie chwali.

Dzięki! Inspirowałem się rowerami MONDRAKER CHRONO CARBON i Trek 920 z 2016.
