Narzędzia własnej roboty

[Andrew1985]

22 godziny temu, Kruk napisał:

Ostatnio wpadłem na pomysł jak zrobić narzędzie do idealnego ustawienia kierownicy prosto, niby banał ale wiele osób wku...rza i chcą mieć idealnie a to by było rozwiązanie

Jestem Ciekawy tego pomysłu , bo ja na oko ustawiam 😋 podpowiesz jak takie narzędzie zrobić albo pokażesz jak Ty zrobiłeś ?

[Kruk]

to raczej tylko koncepcja tak jak napisałem, aby to zrealizować potrzebowałbym dokładnych maszyn których nie mam  Może wezmę zaprojektuje to w programie graficznym.

[ACTIVIA]

Potrzeba trochę swojej wyobraźni. Też dużo rzeczy chciał bym swojego wykonania lecz ogranicza mnie ta możliwość że względu braku odpowiednich narzędzi / maszyn

[Gość]

Tobie jeszcze brakuje narzędzi w warsztacie?

[ACTIVIA]

14 godzin temu, piter614 napisał:

Tobie jeszcze brakuje narzędzi w warsztacie?

Chciał bym mieć pełen automat CNC

[Gość]

A no tak to już wogóle bajka
Robisz program wrzucasz materiał a frezarka robi sam
No fakt duże ułatwienie w produkcji kilku lub kilkunastu sztuk
U nas w 90% CNC
Może jest jedną tokarka tylko manualna

[Kruk]

15 godzin temu, ACTIVIA napisał:

Chciał bym mieć pełen automat CNC

Jakbyś miał taką.... pierwsze co otwieramy robienie bębenków micro spliną do najpopularniejszych piast oczywiście w systemie 135x10QR

[ACTIVIA]

2 godziny temu, Kruk napisał:

Jakbyś miał taką.... pierwsze co otwieramy robienie bębenków micro spliną do najpopularniejszych piast oczywiście w systemie 135x10QR

Tylko że koszt takiej maszyny to 200 000 zł

[Kruk]

pomarzyć można ;D

[Kruk]

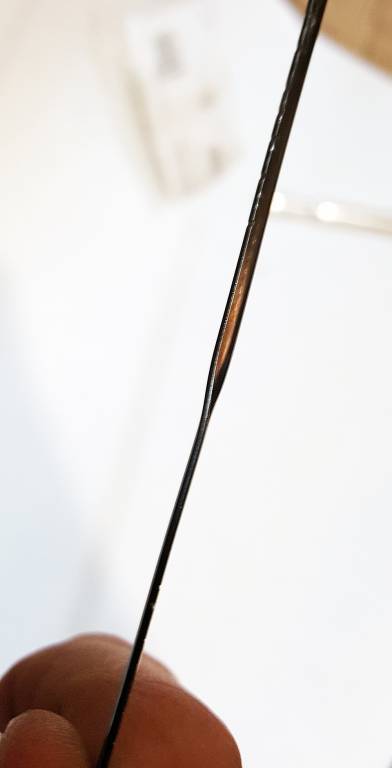

Z racji tego, że musiałem rozpleść topowe koło DT ( co nie jest takie oczywiste przez ich nyple z klejem w środku) potrzebowałem zrobić raz jeszcze klucz do trzymania szprych i klucz stricte do tych nypli. Ktoś powie, po co, jak klucz do trzymania szprych można za 15 złotych wyrwać. Prawda, ale ten kto robił w szprychach aero ten wie, że podczas dociągania nypli już mocno ( zwłaszcza tych DT z klejem) ze szprychy aero może się zrobić takie coś:

Zdarzyło mi się to już kilka razy, oczywiście ta szprycha została przeze mnie tak zrobiona, ale podobny efekt miałem na 3 szprychach po wizycie w Harfie. Problem nie w tym, że nie mieli narzędzia do szprych aero ale problem w tym że te klucze są krótkie, ile to ma, 2-3cm wysokości?:

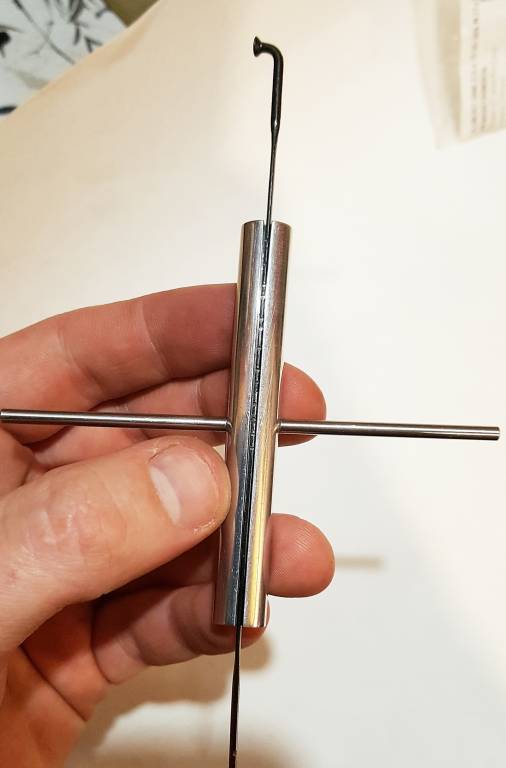

Przez tak krótki punkt styku ze szprychą, owa szprycha, podczas dociągania, może się lekko skrzywić. Aby temu zapobiec zrobiłem swoje, moim zdaniem lepsze, klucze do trzymania szprych aero:

Zrobiony z aluminium nie uszkadza szprych, proste i banalne.

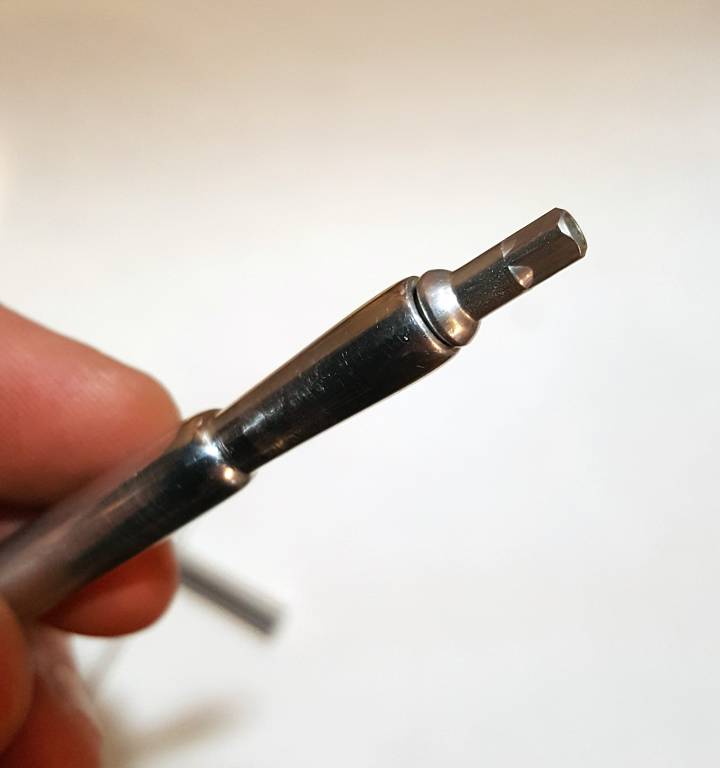

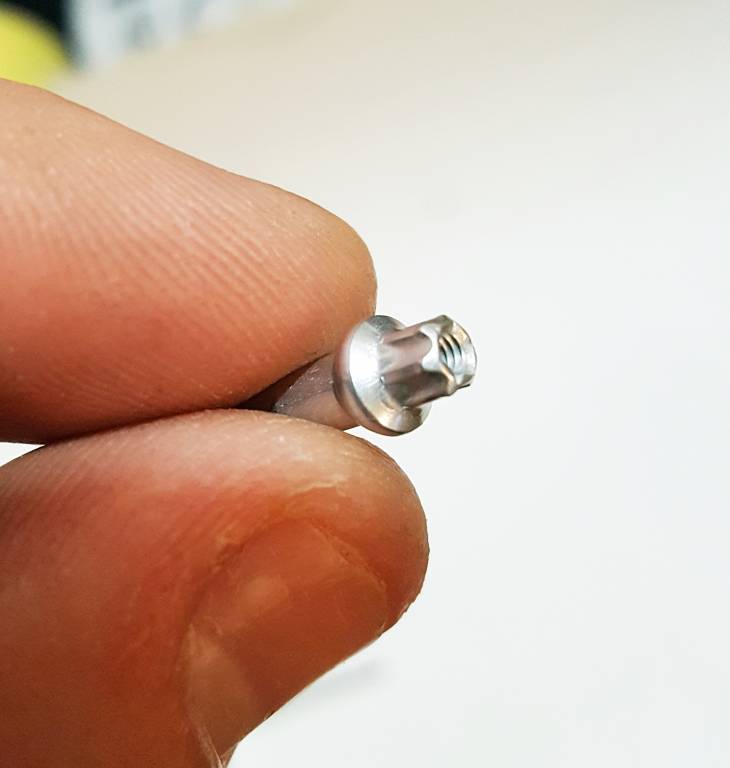

Oczywiście jak ktoś ma koła systemowe DT, zwłaszcza jakieś lepsze, na pewno ma aluminiowe nyple DT Pro lock z klejem w środku. Nyple ze specyficznym przedłużeniem z miejscemna specjalny klucz do nich:

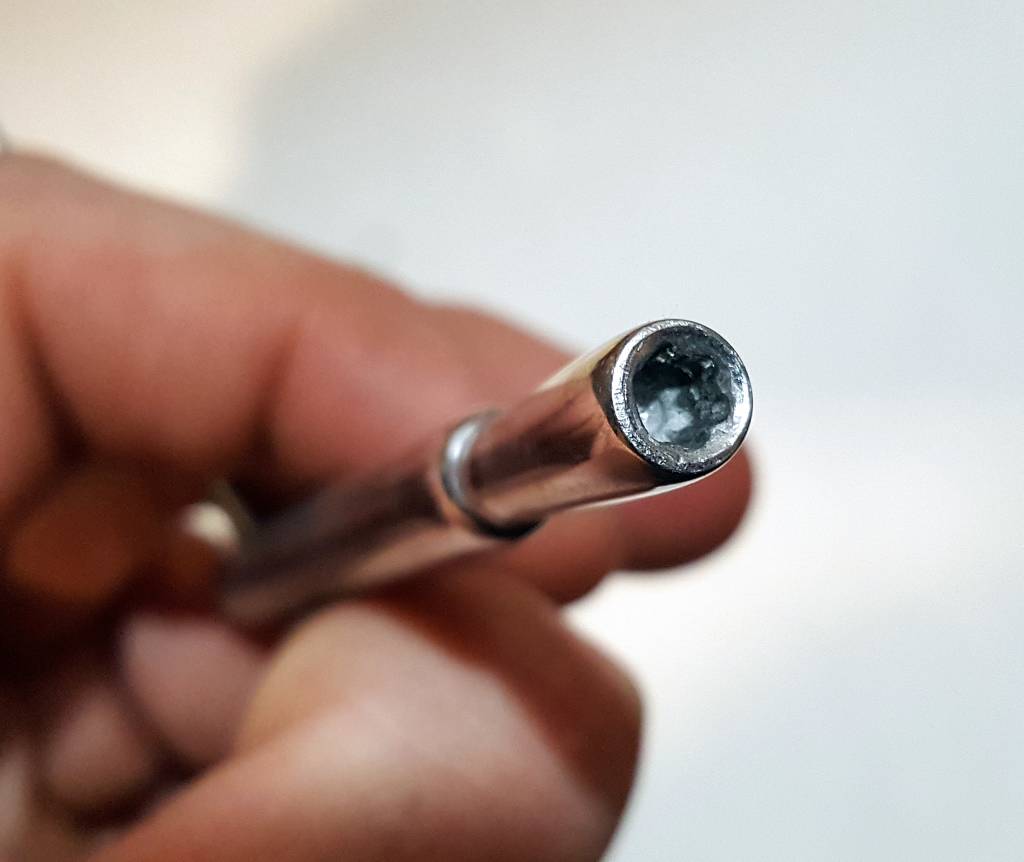

 No to zrobiłem taki klucz :

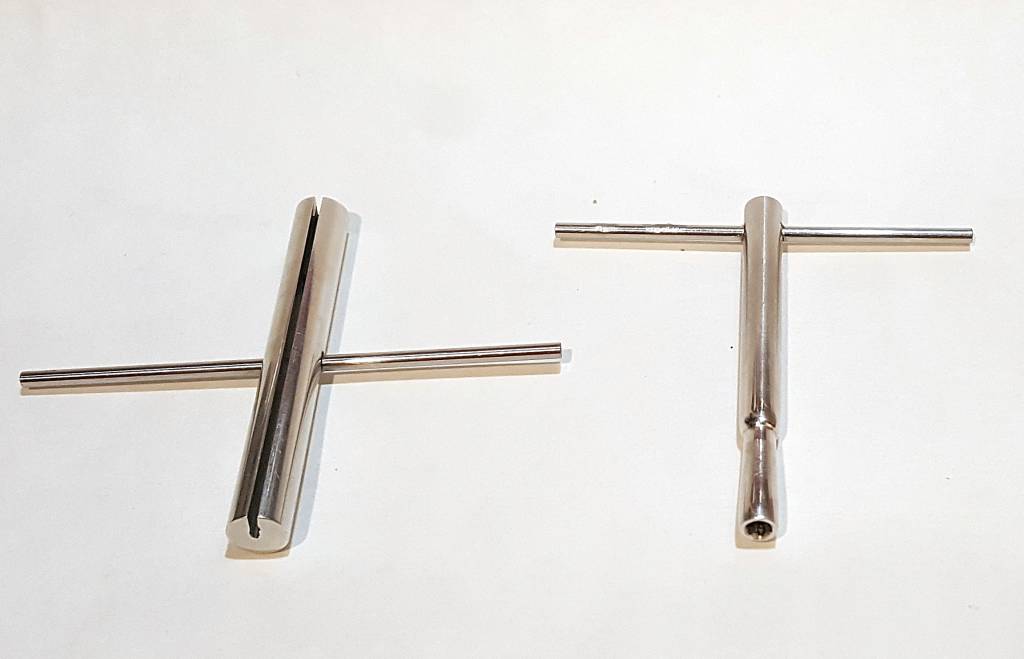

Dzięki temu, oporne i miękkie nyple DT, ładnie się odkręciły bez uszkodzenia ich ( 32 szt. nypli to około 150 złotych, taką cenę sobie wołają na DT4you). A tutaj razem:

ładnie wyszlifowane i wypolerowane

P.S.

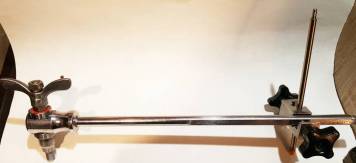

Po przemyśleniach rozebrałem mój klucz do prostowania haków przerzutki i go przebudowałem. W miejsce gdzie trzpień pracuje w haku, by maksymalnie zwiększyć sztywność a co za tym idzie dokładność pracy, zamontowałem 2 łożyska maszynowe, przez co niema tam ani grama luzu, chodzi twardo, ale tam nie musi być luzu w pracy  W miejscu "suwnicy", dodałem szlif na płasko, przez co po przesunięciu suwnicy jest tak samo prosto, co myślicie o poprawce:

Testowałem, zero luzów.



Edytowane 6 Lutego 2020 przez Kruk

[Hans ™]

Witam wszystkich.

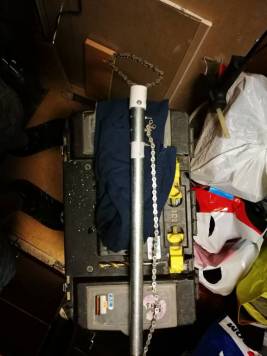

To i ja pochwale się rękodziełem, zmuszony byłem zrobić sam i działa tak jak potrzeba, China padła na pierwszej próbie odkręcenia kasety fabryka tak dokręciła że  serwis miał problemy a i ich klucz PT się uszkodził.

Koszty nie Wielkie jakieś 40 zł wszystko było w Cast..... Oprócz łańcucha. Wzorowałem się na łańcuchowym kluczem do filtrów oleju.

Edytowane 13 Kwietnia 2020 przez Hans ™

[BlackDuck]

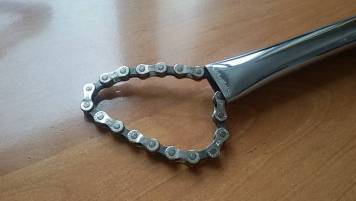

@Hans ™ Ja już od dłuższego czasu korzystam z podobnego rozwiązania. Tylko rurkę na końcu rozklepałem, aby nie dotykała koronek.

[eathan]

Taki przyrząd inspirowany rozwiązaniem Park Toola. Można przykręcić co stołu albo zamocować w imadle. Ośki mocowane na śrubie M10. Rozmiary wg. własnej potrzeby. Sam mam 5, 12 i 15 mm.

[Aweii]

To ja też się pochwalę swoim pierwszym zrobionym narzędziem

Bacik zrobiony z tego co w garażu, a pełna lista użytych rzeczy poniżej:

• Kątówka, wiertarka, skuwacz do łańcucha, płaskownik ( około 4mm grubości), stary łańcuch i dętka (najlepiej jakaś szersza), trytyki no i oczywiście młotek  (do zakucia łańcucha na baciku, bo skuwaczem nie było dojścia)

Przerwa miedzy łańcuchem krótkim a długi to 3 ogniwa  I warto postarać się żeby pod krótkim łańcuchem trochę zaokrąglić krawędź , żeby kaseta lepiej pasowała

Może nie najładniejszy i najlepszy ale cieszy 😄

[multijumper]

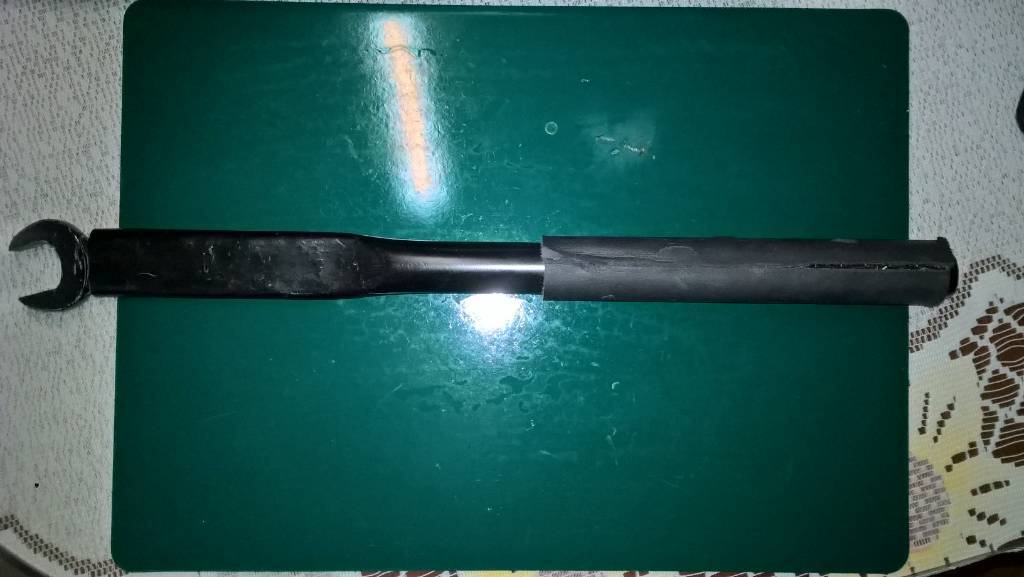

Przedłużka do kasety, dawcami w tym przypadku była stara dziewiętnastka płaska i rurka z grzejnika ręcznikowego. Mogę teraz używać dość znacznej siły nie męcząc się, klucz jest zaklepany a jako rękojeści użyłem samoprzylepnej taśmy termoizolacyjnej od klimy, długość 400mm.
