Zrób to sam, rowerek biegowy ze sklejki

[Gość]

Cześć wszystkim.

Od zawsze lubiłem modelarstwo i majsterkowanie itp. wiec postanowiłem ze zrobić rowerek biegowy dla mojego malucha

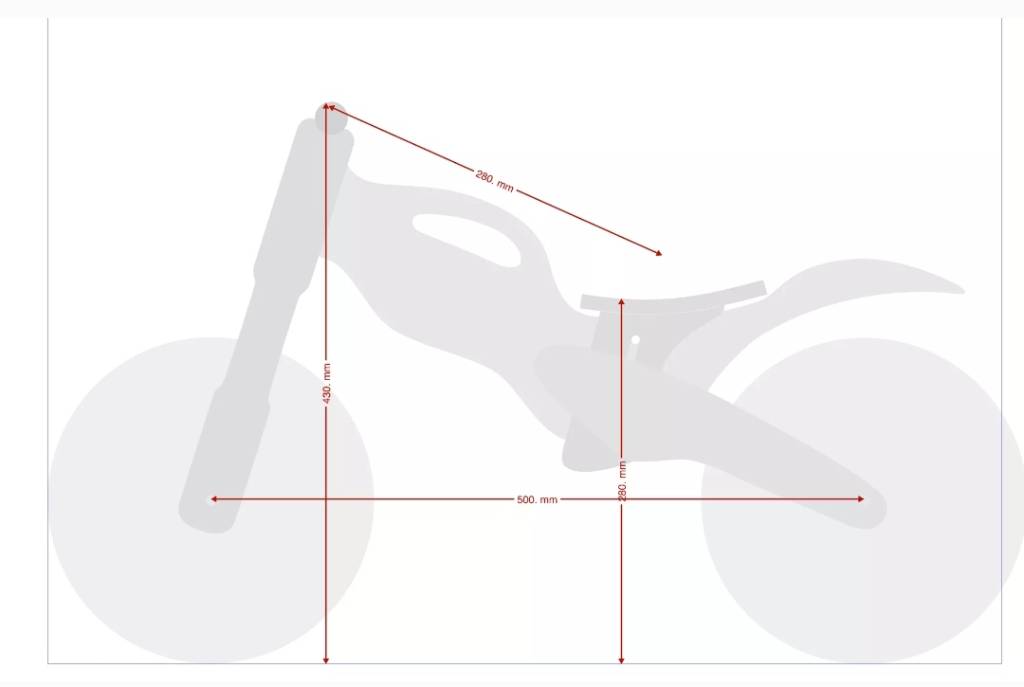

Zaczęło się od rysunku 2d i głównych wymiarów.

Potem żeby to sobie lepiej zwizualizować zrobilem tez 3d

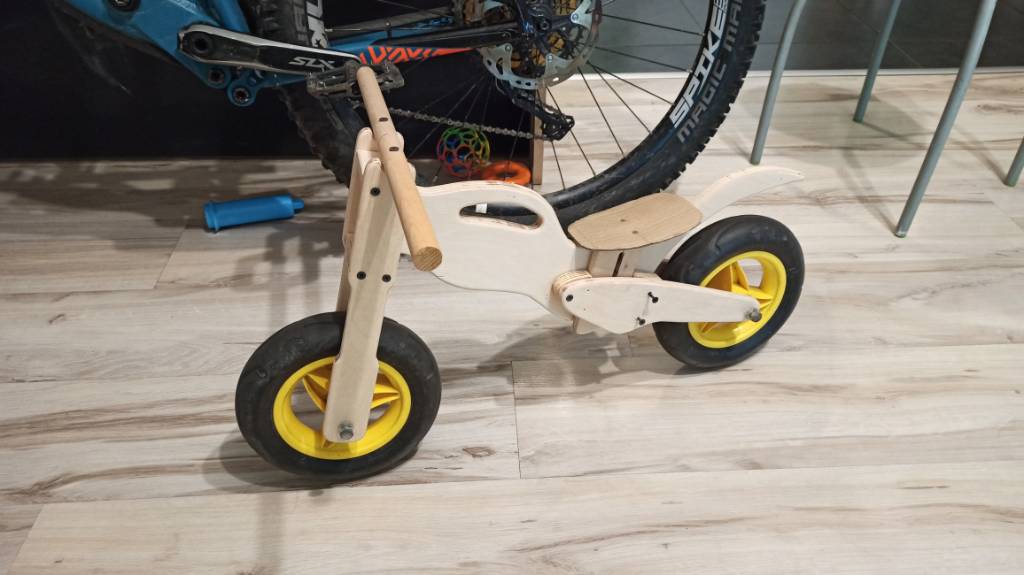

Zrobiłem szablony z tak zwanej placówki a następnie wyciąłem wszystko frezarką ze sklejki. Rama z 15 reszta z 12. Dziś wyciąłem elementy. Wiec to co na zdjęciach to tak na szybko złożone żeby sprawdzić czy wszystko pasuje.



Jeszcze troche pracy przede mną

Edytowane 26 Września 2020 przez Gość

[Gość]

Ty jesteś wariat super wyszło

[elmapeto]

Kawał dobrej roboty. Super!

[Gość]

Sam na nim nie siadaj 😁

[Gość]

13 godzin temu, zibi_j1 napisał:

Ty jesteś wariat super wyszło

Dzięki

2 godziny temu, elmapeto napisał:

Kawał dobrej roboty. Super!

Dzięki



7 minut temu, piter614 napisał:

Sam na nim nie siadaj 😁

Hehe chyba nic by z niego nie zostało.

Jeszcze mój prototyp musi przejść najtrudniejsze testy terenowe, przeprowadzane przez małego ridera

[Gość]

Obręcz masz brudną w rowerze

[Accent_Szaj]

16 godzin temu, Kruup napisał:

Jeszcze troche pracy przede mną

I zaraz zaczną się rozkminki,jaki tam wejdzie damper?

Szacun

Tytuł "Super Tata" jest twój

[Gość]

Godzinę temu, Accent_Szaj napisał:

I zaraz zaczną się rozkminki,jaki tam wejdzie damper?

Szacun

Tytuł "Super Tata" jest twój

Naklejki muszę ogarnąć jakieś, fox 40 hehe

[Accent_Szaj]

12 minut temu, Kruup napisał:

fox 40 hehe

Haha, patrząc na zdjecie profilowe,to młody już fullface ma

[zenobek]

Nie wiem dlaczego ale najbardziej podoba mi się tylny błotnik. Całość Super! Czym wycinałeś te zmyślne kształty?

A tak btw temat jest w niewłaściwym podforum; to nie jest żadne druciarstwo! To sztuka najwyższego lotu!

Edytowane 27 Września 2020 przez zenobek

[Gość]

Godzinę temu, zenobek napisał:

Nie wiem dlaczego ale najbardziej podoba mi się tylny błotnik. Całość Super! Czym wycinałeś te zmyślne kształty?

A tak btw temat jest w niewłaściwym podforum; to nie jest żadne druciarstwo! To sztuka najwyższego lotu!

Wycinałem wszystko frezarką. Tak jak pisałem wyżej.

Najpierw przygotowałem sobie szablony, potem frezarką z frezem prostym z łożyskiem. Dzięki temu nie ma zadr i wszystko ma kat 90 stopni. Wyrzynarką nie da sie tego uzyskać.

[zenobek]

6 minut temu, Kruup napisał:

potem frezarką z frezem prostym z łożyskiem



No dobra. Ale frezarka frezarce nie jest równa. Zwykłą ręczną czy jakąś CNC?



[Gość]

4 minuty temu, zenobek napisał:



No dobra. Ale frezarka frezarce nie jest równa. Zwykłą ręczną czy jakąś CNC?



No skoro zrobiłem szablony i użyłem frezu z łożyskiem to chyba wiadomo że użyłem zwykłej ręcznej frezarki. Frezarka budżetowa Einhell za 200 zl. Do CNC bym takich rzeczy nie potrzebował.

[zenobek]

23 minuty temu, Kruup napisał:

No skoro zrobiłem szablony i użyłem frezu

Nie każdy posługuje się na codzień frezarką



[Gość]

6 minut temu, zenobek napisał:

Nie każdy posługuje się na codzień frezarką



Też racja... Jakoś z góry założyłem że każdy od razu wie o co chodzi
