Do czego służy ta podkładka na oś korby

[Łukaszdnb]

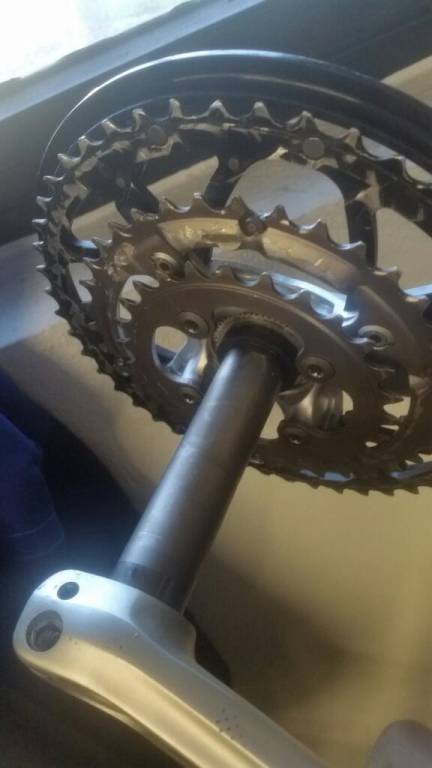

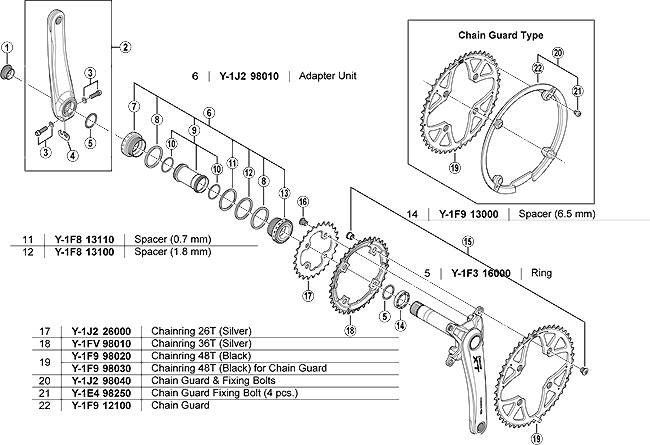

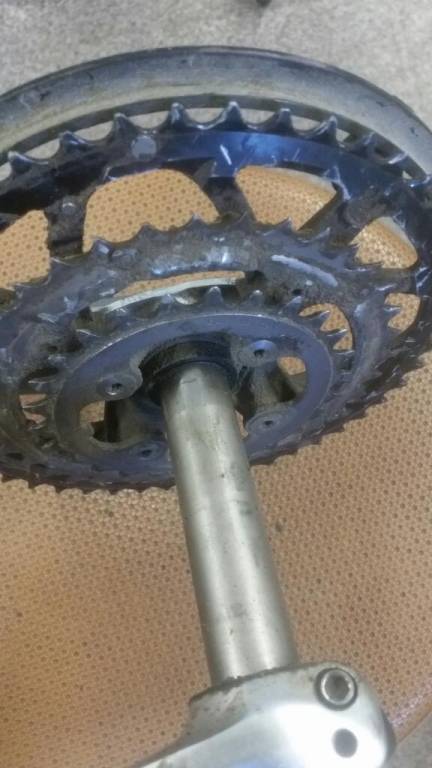

Witam chce kupić korbę fc m771 i widzę na osi dziwną podkładkę( uszczelkę) jest ona w modelach 770,771,780 ale nie we wszystkich ja widzę, w jednych jest a w drugich nie, do czego ona służy i czy mogę założyć korbę do suportu FSA megaexo bb9200 ceramic?Podkładka ma 6.5mm czyli nijak sie ma do dystansowych 2,5mm pod suport,nigdzie nie mogę znaleźć info na ten temat, na manualu shimano oznaczona nr.14, nie ma jej opisanej na legendzie ale widnieje jako " o- ring"

Edytowane 25 Marca 2020 przez Łukaszdnb

[Łukaszdnb]

Widzę że tak jak ja nikt nie wie o co chodzi

[Motke]

4 godziny temu, Łukaszdnb napisał:

Widzę że tak jak ja nikt nie wie o co chodzi

Po prostu ten typ tak ma. Tak było prościej/taniej skonstruować tą korbę.

Wolałbyś metalowy pierścień nabity na stałe?

[Łukaszdnb]

6 godzin temu, Motke napisał:

Po prostu ten typ tak ma. Tak było prościej/taniej skonstruować tą korbę.

Wolałbyś metalowy pierścień nabity na stałe?

Ja nie o tym, chodzi mi bardziej o to kiedy i po co stosujemy tą podkładkę?Czytałem że dajemy ją do korb szosowych gdzie oś korby jest dłuższa i wtedy dajemy jeszcze jedną 3mm po lewej stronie ale mówimy tu o korbie mtb fc-m770 lub 771 czyli dedykowanej fabrycznie do mtb,mam w rowerze mufę 73mm więc daję tylko 1 podkładkę 2.5mm pod suport z prawej strony(od napędu) a z lewej nic, dlatego zastanawiam się po co ona tam jest i czy muszę ja zdjąć przed montażem korby( to wydaję mi się oczywiste bo dojdzie mi 6.5mm do lini łańcucha)ale facet od którego kupiłem tą korbę podobno tak jeździł w swoim " góralu" więc już zupełnie nie kumam tego, szukam i szukam, na shimano tech. mam konto serwisanta i nawet tam nie mogę nic znaleźć o co kaman,napewno jest na forum ktoś kto przerabiał temat( sądząc po aktywności forumowiczów w tym temacie nie jestem tego do końca pewien).

Panowie moderatorzy nikt,nic, ten teges nie wie?



[Motke]

2 godziny temu, Łukaszdnb napisał:

dlatego zastanawiam się po co ona tam jest i czy muszę ja zdjąć przed montażem korby( to wydaję mi się oczywiste bo dojdzie mi 6.5mm do lini łańcucha)

Raczej ta podkładka ma być zawsze. Jak ją zdejmiesz to najmniejsza zębatka będzie robiła za piłę tarczową i będzie jechała po ramie.

[SzpiceR]

3 godziny temu, Łukaszdnb napisał:

Czytałem że dajemy ją do korb szosowych gdzie oś korby jest dłuższa

Do korb szosowych nie daje się żadnych podkładek.

[Motke]

This 6.5mm Chainset Spacer can also be used on the following chainsets:

- Shimano Dura-Ace FC-7803
- Shimano Ultegra FC-6703-G / FC-6703 / FC-6604-G / FC-6603-A
- Shimano 105 FC-5703 / FC-5603
- Shimano Tiagra FC-4703 / FC-4603 / FC-4503
- Shimano Sora FC-R3030 / FC-3503 / FC-3403
- Shimano Claris FC-R2030
- Shimano Deore XT FC-M771-K / FC-M761 / FC-M760 / FC-T781 / FC-T780
- Shimano Deore FC-M591 / FC-M533-K / FC-T6010
- Shimano Deore LX FC-M583-K / FC-M581
- Shimano FC-M543-K
- Shimano FC-R603 (Tandem Rear)
- Shimano FC-R563
- Shimano FC-R553
- Shimano Alfine FC-S501 / FC-S500
- Shimano FC-T551

[Łukaszdnb]

18 godzin temu, Motke napisał:

This 6.5mm Chainset Spacer can also be used on the following chainsets:

- Shimano Dura-Ace FC-7803
- Shimano Ultegra FC-6703-G / FC-6703 / FC-6604-G / FC-6603-A
- Shimano 105 FC-5703 / FC-5603
- Shimano Tiagra FC-4703 / FC-4603 / FC-4503
- Shimano Sora FC-R3030 / FC-3503 / FC-3403
- Shimano Claris FC-R2030
- Shimano Deore XT FC-M771-K / FC-M761 / FC-M760 / FC-T781 / FC-T780
- Shimano Deore FC-M591 / FC-M533-K / FC-T6010
- Shimano Deore LX FC-M583-K / FC-M581
- Shimano FC-M543-K
- Shimano FC-R603 (Tandem Rear)
- Shimano FC-R563
- Shimano FC-R553
- Shimano Alfine FC-S501 / FC-S500
- Shimano FC-T551

Wszystko się zgadza tylko że tyle to wiem sam, chodzi bardziej o to " kiedy" i "po co" stosujemy tą podkładkę i czy do mufy 73mm mtb,zakładam korbę razem z tą podkładką czy muszę zdjąć( moim zdaniem zostawiam).Korba będzie u mnie w poniedziałek i wtedy zdam relację z montażu

[Łukaszdnb]

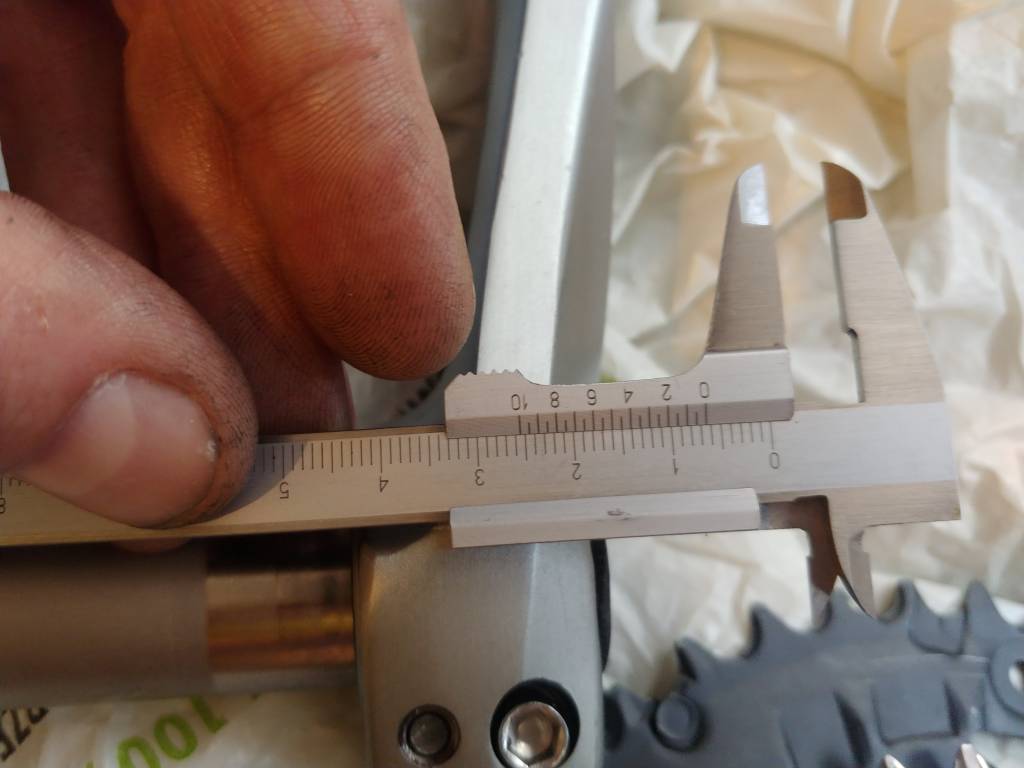

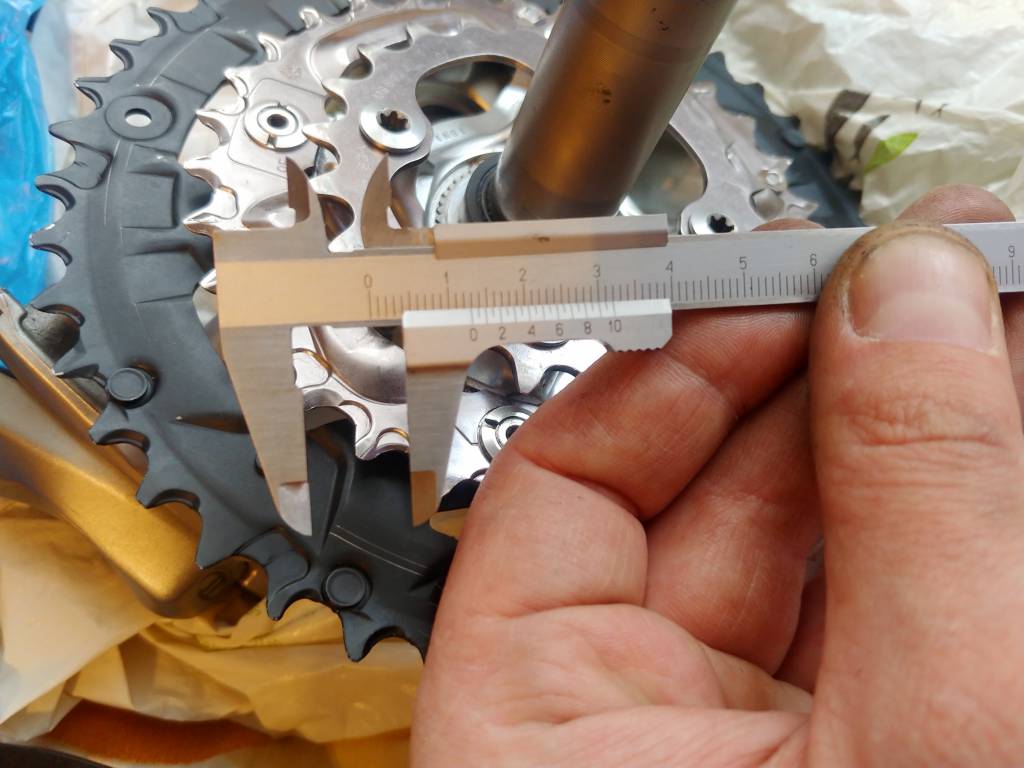

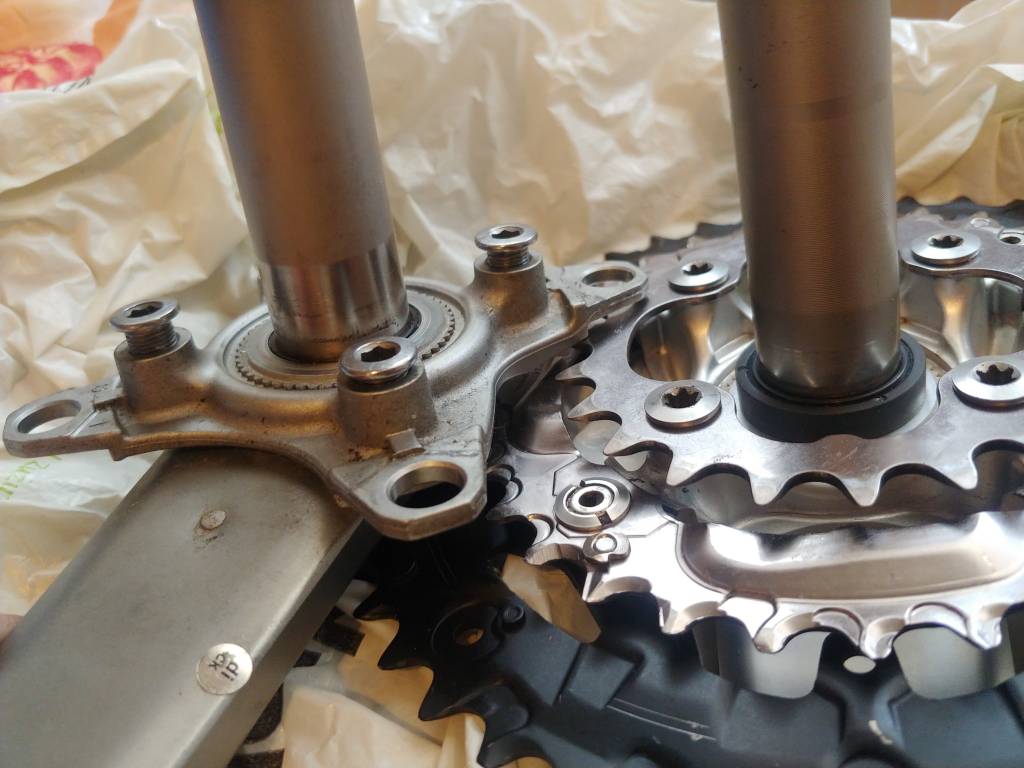

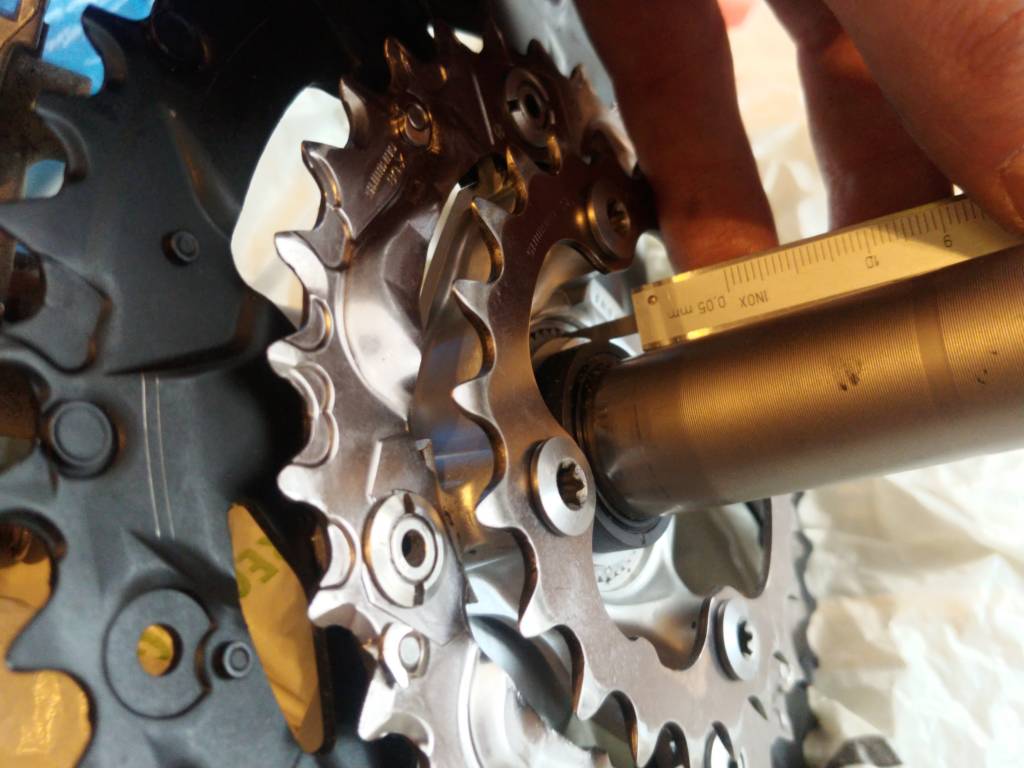

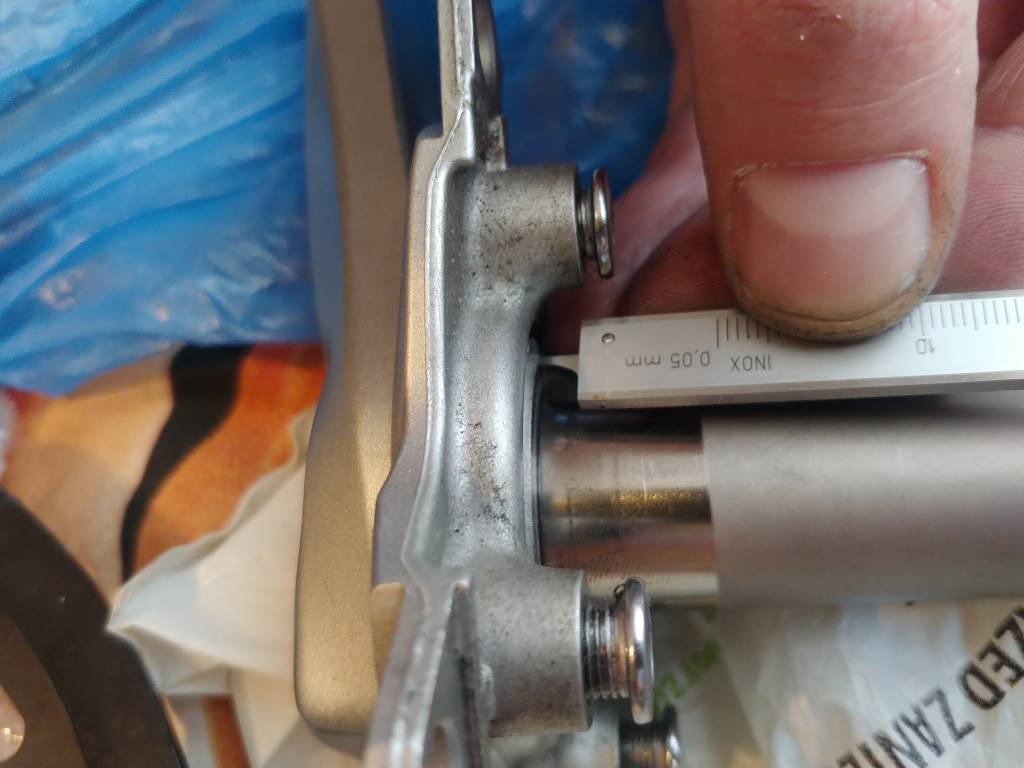

Już wszystko wiem,podkładka 6.5mm Y1F913000 w m770/771 jest tam bo to wynika z budowy "pająka"korby.Mocowanie gwintu małej zębatki jest na wysokośći 13mm od czoła powierzchni przylegania łożyska suportu,a w mojej starej Deore Lx m580 ta wartość to 6.5mm,a więc żeby zachować prawidłową linię łańcucha dla tej korby (50mm) i mocując ją w mufie 73mm musimy tę podkładkę zostawić na miejscu, w skrócie, mocowanie małej tarczy jest wyższe w m770/771 niż w innych modelach

Fajnie jest założyć temat i samemu wyjaśnić sprawę :). ZZamykam

Edytowane 30 Marca 2020 przez Łukaszdnb

[Łukaszdnb]

Dostałem także odpowiedź na moje pytanie do Shimano Polska,która brzmi: " Podkładka 6.5mm Y1F913000 musi zostać na miejscu bez względu na szerokość mufy". Więc jeśli posiadacie bądź chcecie kupić korbę FC-M770/771, koniecznie zwróćcie uwagę na ten element czy jest na miejscu( aczkolwiek jest ona dostępna w polskich sklepach internetowych)

[Accent_Szaj]

No,czyli to co napisał wcześniej Motke:

W dniu 27.03.2020 o 16:32, Motke napisał:

Raczej ta podkładka ma być zawsze. Jak ją zdejmiesz to najmniejsza zębatka będzie robiła za piłę tarczową i będzie jechała po ramie.

Te korby są tak zaprojektowane.

W sumie,to nie wiem po co w ogóle ten temat.Przecież jak zaczniesz to wszystko składać i nie założysz tej podkładki,to zębatka spocznie na ramie.Poza tym korba będzie mogła przemieszczać się na boki.

Co do podkładek 2,5mm,to nie tyczą się one korby,tylko supportu.Związane są z szerokością mufy

[Kruk]

Tak jak było pisane, ta korba tak ma i to nic dziwnego.

Po co? Nie wiem, widoczniej tak taniej było zrobić korbę.

Jak idzie o suport to trzymasz się tej samej zasady od lat czyli:

68mm suport szeroki to : 2 podkładki od blatów i 1 od nie napędowej

73mm suport szeroki to : 1 podkładki od blatów i 0 od nie napędowej

Jak piszemy o suporcie BSA( wkręcany)

Jak chcesz się bawić w zmianę linii łańcucha to prościej podkładkami pod suport.



Zamykam w takim razie.
