Kellys swag 50 2018 problem z podkładkami

[dylone]

Cześć,

Witam wszystkich forumowiczów!

Niedawno kupiłem swoją pierwszą używaną ramę enduro  - Kellys Swag 50 - 2018.

Po rozłożeniu ramy do malowania zostały mi 3 podkładki.

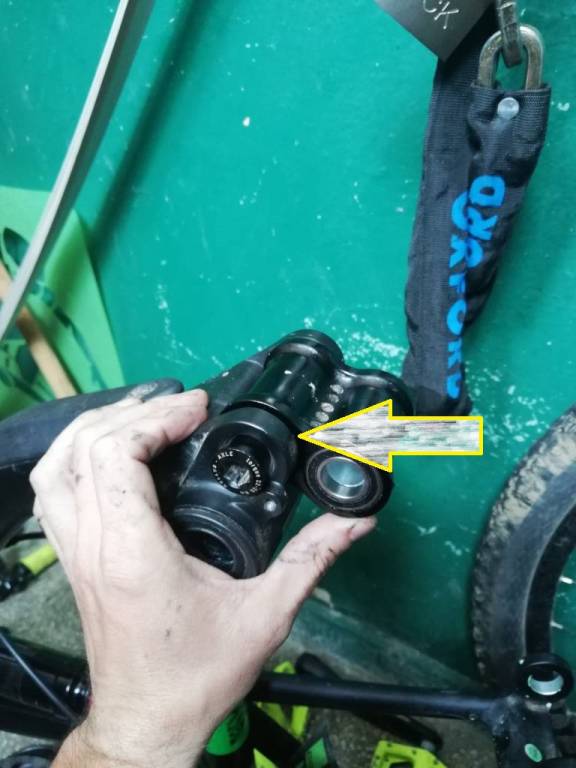

Wiem gdzie znajdowała się jedna z nich ( tak jak na załączonym zdjęciu) , jednak nie mam pojęcia gdzie ma się znajdować reszta.

No i pytanie dlaczego są 3... - coś w tej ramie jest montowane asymetrycznie?

Manuala w internecie nie mogłem znaleźć.

Jest to mój pierwszy rower i jestem kompletnym laikiem, więc proszę o wybaczenie, jeżeli pytanie jest oczywiste.

https://imgur.com/q4CqpH7

https://imgur.com/HUv6zAh

https://imgur.com/q4CqpH7

Pozdrawiam



[Gość]

@piter614 proszony do tablicy.

[Gość]

W każdym z wachaczyc tej ramy masz po jednej podkładce z jednej strony
Jest to dystans między łożyskiem a zawieszeniem
Czyli między tymi elementami były podkładki miedzi łożyskiem a ramą
Przekladasz śrubę przez otwór i wkładasz podkładkę
Wszędzie były od strony nienapedowej czyli jak siedzisz to po lewo

Sorki że tak późno ale nie zaglądam tutaj tak często jak kiedyś

[dylone]

Dzięki za odpowiedź!

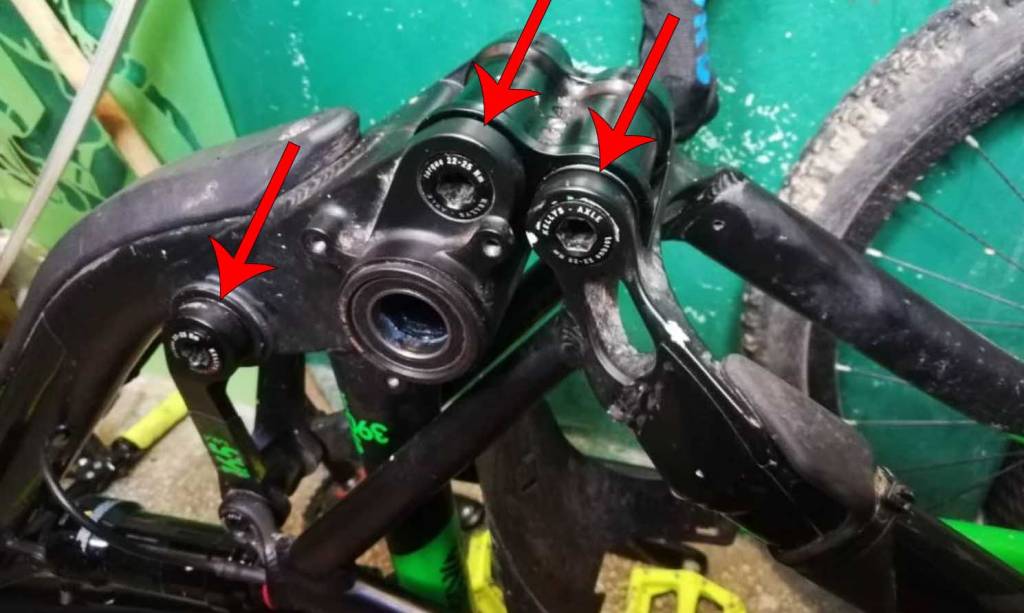

Chciałem się jeszcze upewnić  - chodzi o te miejsca zaznaczone strzałkami  na focie ,tak?



[Gość]

@dylone  Tak dokładnie te miejsca

Tylko dajesz je między te elementy zawieszenia

Dawałem wypukłym do środka w kierunku wahacza

Więc mój błąd przyznaje
Podkładki są od strony prawej
Właśnie siedzę na rowerem bo mi Joe dało spokoju
Przepraszam za pomyłkę

Tutaj foty

Edytowane 24 Listopada 2019 przez Gość

[dylone]

Dzięki  XD !

[Gość]

Robiłem ostatnio kilka rowerów i po prostu zapomniałem bo każdy jest inny
Nie chciał bym wprowadzać cię w błąd
Pozdrawiam
