Pomocy przy dobraniu szprych

[Kruk]

1.Miejsce które masz na czerwono to miejsce które opiera się o ścianki widełek amora lub widełek ramy.

2. DT 533d to zwykła obręcz, wiadomo że jedne otwory są bardziej na prawo inne na lewo, tak jest skonstruowana obręcz, a tak wygląda asymetrzyncza obręcz:

sam widzisz gdzie ma oczka na nyple.

3. Przeciętna grubość obręczy w tym miejscu to 2 mm a dla oczkowanych/kapslowanych/nitowanych czy jak to sobie zwał, obręczy to około 3 do 3,5 mm grubości,

4.Tak to zaplot na 3 krzyże.

P.S. To ja Ci podesłałem ten kalkulator co dałeś screena z niego

[ubylicki]

@Kruk Pardą  długa dyskusja pomyliłem się  Dziękuję za szybkie odpowiedzi  więc 533d zostaje   Więc średnica to 564mm czy 584mm?   zgodnie z info z tej strony: https://www.dtswiss.com/en/products/rims/mtb/enduro/533d/

Edytowane 16 Czerwca 2019 przez ubylicki

[Motke]

@ubylicki

ad 3.
W miejsce ERD masz wpisać ERD, które podaje producent obręczy czyli 564 mm.
584 mm to zewnętrzna średnica obręczy i ten wymiar ma każde koło 27.5" czy 27.5+

Możesz jeszcze spróbować tego kalkulatora:
https://spokes-calculator.dtswiss.com/en/calculator

Wybierasz obręcz i sam ci podpowiada ERD

Edytowane 16 Czerwca 2019 przez Motke

[Kruk]

6 minut temu, ubylicki napisał:

@Kruk Pardą  długa dyskusja pomyliłem się  Dziękuję za szybkie odpowiedzi  więc 533d zostaje   Więc średnica to 564mm czy 584mm?   zgodnie z info z tej strony: https://www.dtswiss.com/en/products/rims/mtb/enduro/533d/

Najlepiej to kupić obręcz i jak przyjdzie to zmierzyć dokładnie miarką, wtedy będziesz miał 100% pewności jaka jest odległość od ścianki do ścianki obręczy wewnątrz.

[ubylicki]

Okej, Panowie, jestem waszym dłużnikiem  Dzięki właśnie zamawiam obręcz   Odświeżę post fotkami zaplecionego już koła

[Kruk]

Spoko. Zawsze najlepiej kupić piastę i obręcz, pomierzyć wszystko i wtedy kupić szprychy odpowiednie

[ubylicki]

2 minuty temu, Kruk napisał:

Spoko. Zawsze najlepiej kupić piastę i obręcz, pomierzyć wszystko i wtedy kupić szprychy odpowiednie

Tak właśnie zrobię, bo do kalkulatora potrzebuję grubości obręczy, którą zmierzę już suwmiareczką  Porównam wymiary ze starą obręczą i może nwet stara długość szprych tym samym podpasuje, sprawdzę dwie teorie ^^

Edytowane 16 Czerwca 2019 przez ubylicki

[Kruk]

Dobrze pomyślałeś, ja zrobiłem tak że płaski pręt przyłożyłem od środka obręczy do miejsca na nypel, a końcówką suwmiarki która ma taki dziwnie ucięty koniec, wsunąłem do środka otworu, jak doszedłem do pręta wtedy bardzo dokładnie będziesz wiedział ile ma obręcz grubości

[ubylicki]

1 minutę temu, Kruk napisał:

Dobrze pomyślałeś, ja zrobiłem tak że płaski pręt przyłożyłem od środka obręczy do miejsca na nypel, a końcówką suwmiarki która ma taki dziwnie ucięty koniec, wsunąłem do środka otworu, jak doszedłem do pręta wtedy bardzo dokładnie będziesz wiedział ile ma obręcz grubości

No suwmiarka jest piękna, bo mierzy też głębokość

[ubylicki]

@Kruk, dostałem obręcz, zabieram się za testowe zaplecienie na starych szprychach (test długości, bo średnica w starej obręczy ta same, jedyna różnica to w nowej obręczy ta przestrzeń na zdjęciu zaznaczona przerywaną kreską jest o 2 mm dłuższa, więc podejrzewam, że potrzeba będzie szprych o 2mm dłuższych, bo wymiary starych i nowych nypli są identyczne.

Następna kwestia to w starej obręczy miałem podział na otwory lewe i prawe, w nowej wszystkie otwory są zrobione w jednej linii. Czy to ma jakiekolwiek znaczenia w rozpoczynania zamocowania pierwszej szprychy?



Ponadto, zanim zareklamuje nyple, dobrze mi się wydaje, że mosiężne reagują na magnes i po starciu mosiądz jest żółty a nie srebrny nie? tyle mnie studia po chemii nauczyły

[Kruk]

Kalkulator ten sapimowski jest na serio prosty, to co potrzebujesz to :

1.grubość ścianki

2. odległość  środku obręczy od ścianki do ścianki obręczy po lini prostej.

[ubylicki]

22 minuty temu, Kruk napisał:

Kalkulator ten sapimowski jest na serio prosty, to co potrzebujesz to :

1.grubość ścianki

2. odległość  środku obręczy od ścianki do ścianki obręczy po lini prostej.

takim sposobem wychodzi 556 mm, trzeba dodać 2x 4 mm czyli grubość ścianki, bo szprycha musi dochodzić do końca nypla a nawet 1 mm wystawać po wycentrowaniu z tego co zagranicznych fachowców oglądałem, wtedy wychodzi 564 mm podawane w specyfikcji na stronie producenta, więc przejdźmy do kwestii nr 2 : długość szprych. Zapraszam do lekturki



oki, to wyniki

Kalkulator sapimowski https://www.sapim.be/kalkulator-dlugosci-szprych :

szprych lewa strona 277 mm

szprycha prawa strona 279 mm



kalkultor https://spokes-calculator.dtswiss.com/en/calculator :

szprycha lew 273 mm

szprych prawa 276 mm



różnica 4 mm w lewej i 3 mm w prawych szprychach.

Niżej zrzut ekranu dobrze wpisanych parametrów:

a) sapimowski:

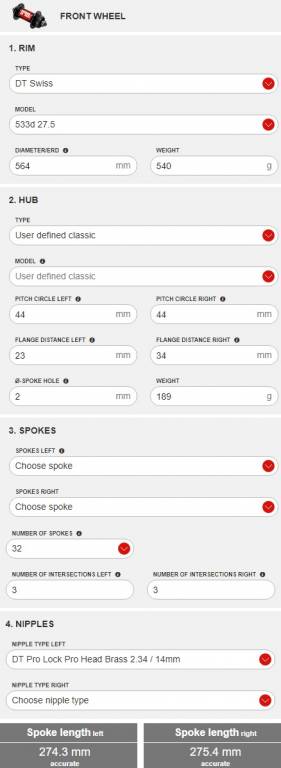

b) kalkulator dt swiss:



długość nypli 12 mm sapim

Ryucisz okiem? wiem, że te 3-4 mm mogą zrobić sporą różnicę.

Tam na stronie dt swiss w kalkulatorze przy dziwnych parametrach klikaj znaki zapytania, żeby zobaczyć na obrazku co trzeb policzyć.

Nie m opcji, że podałem złe parametry, suwmiarke znam od dzieciaka ^^

@Kruk

Edytowane 19 Czerwca 2019 przez ubylicki

[Kruk]

W sapimowskim zapomniałeś o grubości ścianki, tam pewnie jest z 2-2.5 mm więc mi wyszło :

277 i 279

Składałem i sobie i znajomym koła na tym kalkulatorze i nigdy nie było problemu

Kalkulator DT jest zbyt skomplikowany

Jeśli reszta danych jest dobra to na pewno nie będzie problemu

Edytowane 19 Czerwca 2019 przez Kruk

[ubylicki]

oki, to wyniki sapimowskiego, rzeczywiście, ale grubość ścianki to 4 mm więc:

Kalkulator sapimowski

szprych lewa strona 279 mm

szprycha prawa strona 281 mm

**Poprawiłem, bo wpisane miałem grubość ścianki obręczy 2mm a tam powinno być 4mm

@Kruk, więc jak uśrednić? kupić 16 sztuk 279 mm i 16 sztuk 281?

Edytowane 19 Czerwca 2019 przez ubylicki

[Kruk]

Jeeeśli faktycznie masz ściankę 4mm ( bo liczyć trzeba nitowanie obręczy) too wtedy odległość między ściankami obręczy, pokazaną na grafice pod numerkiem 2. trzeba liczyć od brzegu nitowania oczka w obręczy do drugiego nitowania w obręczy na przestrzał obręczy.

[ubylicki]

3 minuty temu, Kruk napisał:

Jeeeśli faktycznie masz ściankę 4mm ( bo liczyć trzeba nitowanie obręczy) too wtedy odległość między ściankami obręczy, pokazaną na grafice pod numerkiem 2. trzeba liczyć od brzegu nitowania oczka w obręczy do drugiego nitowania w obręczy na przestrzał obręczy.

Wziąłem pod uwagę nitowanie otworu w obręczy z dwóch stron, bez niego wyszło by 3 mm. Teraz pytanie, wszystkie szprychy jakiejś jednej długości czy rzeczywiście po 16 sztuk takich i 16 takich?

Bo już chętne kupił bym to dziś i czekał na dostawę. No i teoretyczne pytanko. Różnica między nyplami aluminiowymi a mosiężnymi jest znacząca?

[Kruk]

Niee noo po 16 a najlepiej po 17 szprych aby mieć po jednej na stronie zapasu

Ponoć wielu ludzi woli mosiężne, z tego co ja robię w aluminium i mosiądzu różne ręcznie robione rzeczy, to dobre, twarde aluminium jest o wiele twardsze od mosiądzu, ale jest zatem kruche. Kupowałem wiele razy nyple Sapim aluminiowe i nigdy mi nie pękły czy coś Serio, tyle co ja szprych od Sapima kupiłem w przeciągu 2 lat to się w pale nie mieści

[ubylicki]

Haha chciłabym się zaczepić w jakimś rowerowym, póki nie skończę studiów, rozwijanie pasji jest MEEEEGA a to mi sprwwia niesamowitą frajdę !  poszukam czegoś po wwkacjach, czaas zmieniać robotę



@Kruk Mam problemik nie mogę namierzyć szprych sapim d-light czarnych z długościami nieparzystymi, rowerowy i centrumrowerowe ni ma;/ masz może jakieś źródło do polecenia?

Edytowane 19 Czerwca 2019 przez ubylicki

[Kruk]

To szukaj ale hehehe nie praca w serwisie nie jest taka do końca fajna jak się wydaję, mam znajomego Serwisanta to wiem co mi opowiada

W tym problem że D lighty są tylko parzyste, Lasery są nieparzyste:

https://www.cyklomania.pl/sapim-laser-black,c305.html

Cena różni się chyba 30 groszy na sztuce także nie dużo.

[ubylicki]

okej, to lasery wezmę

Edytowane 19 Czerwca 2019 przez ubylicki
błąd garmatyczny

[Kruk]

Dokładnie.

Ja korzystam non stop z tego filmiku:



[ubylicki]

to tu łap filmik super gościu pokazuje metodę na 4 krzyże, ale potem fajnie pokazuje zabawę z centrowaniem i stresowaniem szprych
