Długość osi suportu dla napędu 1x9

[Kuba_Somsiad]

Hej,

Zmieniłem napęd z 3x7 na 1x9 i dopiero się zorientowałem, że oś suportu jest za długa (łańcuch w linii prostej jest na 6/7 biegu)

Aktualnie mam 122mm, ale nigdzie nie znalazłem informacji jaka długość jest zalecana do 1x9.

Jest jakaś metoda (poza kupowaniem, montowaniem i odsyłaniem) na dobranie odpowiedniej długości osi suportu?

[KonradTrek800]

Masz prawidłową długość osi. Aby ustawić prawidłową linię łańcucha musisz kupić blat z offsetem 6mm. Co masz aktualnie?

[Kuba_Somsiad]

Na przodzie mam Narrow Wide DECKAS T34

Na 1 biegu jest duży przekos łańcucha i słychać jak lekko trze, stąd domysł o wymianie suportu, aby to zminimalizować.

Edytowane 19 Marca 2021 przez Kuba_Somsiad

[KonradTrek800]

Nie napisałeś nic o korbie, jeśli to chińczyk od napędów 2x czyli BCD 104 i BCD 64 to musisz ratować sie podkładkami. Jeśli to jakaś stara korba na kwadrat to jest okazja aby to wywalić i wstawić sztywną na GXP. Przetestowałem kilka chińskich korb i polecam te:

https://pl.aliexpress.com/item/1005001985030255.html?spm=a2g17.12010612.8148356.19.558855c8K8HgyH

Pamiętaj tylko offset 6mm da ci prawidłową linię łańcucha!

[Kuba_Somsiad]

Korba to Sunrace mocowanie na kwadrat do napędu 1x9
Zmiana suportu z krótszą osią nic nie pomoże, a nawet zaszkodzi?



[KonradTrek800]

Masz dwa rodzaje suportu (osi). W uproszczeniu MTB i SZOSA. Masz prawidłowy. Kup porządną korbę, wywal tego śmieciowego Sunrace i będziesz miał spokój na lata. Tylko jeśli zdecydujesz się na chińczyka to w suporcie otwórz łożyska i wpakuj na max smaru bo z doświadczenia wiem, że połowa przychodzi sucha.

[Kuba_Somsiad]

Czegoś nie rozumiem. Co ma korba do tego, że zębatka jest po prostu za daleko od ramy i mam przekos łańcucha?
Pierwszy z brzegu suport np. SHIMANO BB-UN300 ma wymiary 107, 110, 117.5, 127.5 mm, czyli krótszy rozmiar, więc krótsza oś to przednia zebatka powinna być bliżej ramy, tak? Czy od czego ten rozmiar zależy i do czego się go stosuje?

[GrzesiekNowak]

Tak czym krótszy rozmiar tym zębatki są bliżej ramy.

Edytowane 19 Marca 2021 przez GrzesiekNowak

[Kuba_Somsiad]

No właśnie, czyli muszę wymienić suport na krótszy aby zębakta była bliżej ramy, przez co linia łańcucha była na środku kasety a nie na 2/3. Dziękuje

Dobór wymiaru to loteria czy jakoś da się to wyliczyć odpowiednio? Aby też nie przesadzić

[KonradTrek800]

Co tu do rozumienia. Przecież zębatka jest mocowana do korby?! W zależności od offsetu -1 -3 -6 to ustala odległosć łańcucha od osi roweru. Prawidłowa linia łańcucha ma wypaśc u ciebie dokładnie na 5 koronce. W MTB masz dwa standardy osi. Boost pomijam czyli zostaje 73mm. Jak skrócisz oś, czyli zastosujesz szosową to będzie za krótka i nie dokręcisz korby bo zabraknie gwintu. Musisz też wiedzieć, że teoretyczna linia łańcucha MTB 49mm najczęściej nie jest prawidłową a raczej powinno być bliżej 47mm. Tak wynika zmoich obserwacji różnych piast kół i kaset.

Pokaż jeszcze zdjęcia bo może założyłeś ten blat z zewnętrznej strony korby? Napisz precyzyjnie który model korby masz bo ja tu nie mam szklanej kuli a domysły mogą prowadzić do błędnych wniosków.

Tak na przyszłość dla tych co trafią na ten watek to modyfikując napęd w rowerze na 1x. Pierwsze co należy zrobić to kupić zestaw z zewnętrznymi łożyskami i sztywną zintegrowaną oś korby. Kwadrat zostaje w dziecięcych rowerkach i marketach. Druga sprawa to trzeba mieć 100% pewności jaką linię łańcucha ustawić czyli z jakim offsetem kupić zębatkę. Wysokiej jakości korby Prowheel można kupić za grosze na ali czyli dziękujemy Januszom z alledrogo za śmieciowe podzespoły w wysokich cenach. Najprościej to dobrać dla standardu GXP

offset 0 dla osi boost

offset -6 dla standardu 73mm

offset -3 dla osób, które wolą mieć linię łańcucha po stronie twardych biegów

To co napisałem nie dotyczy korb szosowych Q-FACTOR / I-FACTOR 153 / 124MM



Edytowane 19 Marca 2021 przez KonradTrek800

[GrzesiekNowak]

Przecież on ma  support na kwadrat a nie HT2. I w suportcie na kwadrat czy octalink  można regulować odległość zębatki od ramy długością osi suportu, dłuższa oś zębatki dalej od ramy, krótsza oś, zębatki bliżej ramy.

Edit

Edytowane 19 Marca 2021 przez GrzesiekNowak

[Kuba_Somsiad]

KonradTrek800 - nie mam roweru MTB, mam zwykły treking wymieniłem na 1x9 ze względu na wygodę i pozbycie się przedniej przerzutki, której praktycznie nie używałem, bo jeżdżę rekreacyjnie a nie wyścigowo czy aby bić rekordy. Jak pisałem, mam suport na kwadrat i wystarcza, serio.



GrzesiekNowak - dziękuje, spróbuje jakośto zmierzyć i wymienić suport.

[KonradTrek800]

Tak widziałem, że napisał o długości osi 122mm (123mm) i to jest odpowiednik dla standardowej korby z zewnętrznymi łożyskami 73mm. Dlatego napisałem, że ma wszystko prawidłowo. Zapomniałem już jak jest w tych starych standardach więc faktycznie jeśli wymieni teraz na 110mm to poprawi sytuację ale sam się już zamotałem bo czytam, ze korba:

https://allegro.pl/oferta/korba-sunrace-36t-1x8-1x9-1x10-1x11-1x12-175mm-9123445382?utm_feed=aa34192d-eee2-4419-9a9a-de66b9dfae24&utm_source=google&utm_medium=cpc&utm_campaign=_UZSD_pla_sport_rowery-nca&ev_adgr=Rowery&gclid=Cj0KCQjwl9GCBhDvARIsAFunhsnHxexCgiffH4gK5AEfVOI43KPpPQE_94ZlS3Z2t-lAA2K-9WdZV2saArbuEALw_wcB

ma zalecaną oś 118mm. Tylko nadal nie podają jak w tym przypadku wypadnie linia łańcucha. Więc jeśli kolega potwierdzi, że to ta korba to przepraszam za zamieszanie. Od lat stusuję już zewnętrzne łożyska i jestem w szoku, że w tych kwadratach nadal tak dużo długości do wyboru. Przepraszam i nie mieszam już.

Edit

Kuba ja na tym forum jestem chyba największym zwolennikiem napedów 1x więc popieram. W szosowym CX mam 1x8 Claris, kaseta 11-28, korba 38 (ta sama zębatka co Ty DECKAS). W leśnym z prostą kierą 1x10, kaseta 11-36, korba 36 GXP offset -6.  Żonie w fitnesie też wywaliłem 3x7 na 1x11. Składam teraz kolejny rowerek dla mnie typowy Gravel i oczywiście bedzie 1x11

Edytowane 19 Marca 2021 przez KonradTrek800

[Kuba_Somsiad]

Spoko 🙂 peace and love

Dokładnie to jest ta korba, czyli skoro mam 122mm, to kupić 118mm (jak zalecają),czy 110mm? Czy dopóki się nie założy to nie będzie wiadome czy jest ok?

[KonradTrek800]

Za dużo niewiadomych. Wg mnie te 118mm też nie da Ci prawidłowej linii łańcucha i będziesz się ratował podkładkami. Te 110 może być znów za blisko ramy. Zmierz dokładnie w jakiej odległości od środka ramy (rury podsiodłowej) wypada ci środek zebatki korby. Potrzebna suwmiarka - posiadasz?

Jak to zmierzysz to powinniśmy w miarę dokladnie obliczyć potrzebną korektę.

[GrzesiekNowak]

20 minut temu, KonradTrek800 napisał:

Tak widziałem, że napisał o długości osi 122mm (123mm) i to jest odpowiednik dla standardowej korby z zewnętrznymi łożyskami 73mm. Dlatego napisałem, że ma wszystko prawidłowo.

Przy  122mm jaka jest linia łańcucha?

[KonradTrek800]

To ja ciebie pytam post wyżej

[GrzesiekNowak]

Nwm myślałem ,że ty wiesz.

[KonradTrek800]

Nie mam szklanej kuli. Jak zmierzysz to się dowiemy. Na 90% oś 110mm da prawidłową linię. Ciężko od ciebie wyciągnąć szczegółowe informacje. Masz tę suwmiarkę? Jeśli nie to  wczoraj w lidlu widziałem po 40zł

[Kuba_Somsiad]

25 minut temu, KonradTrek800 napisał:

Zmierz dokładnie w jakiej odległości od środka ramy (rury podsiodłowej) wypada ci środek zebatki korby

Środek że miejsce montowania do suportu?

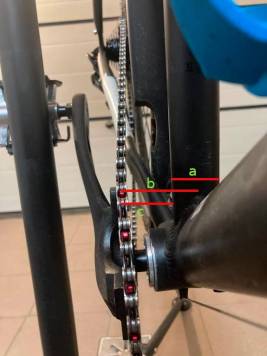

Między rurą, a górną częscią zębaki (jej środkiem na górze) to około 32mm

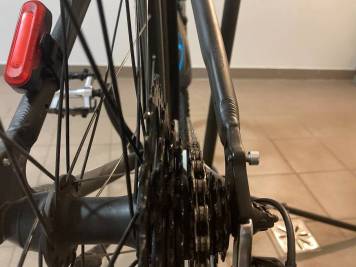

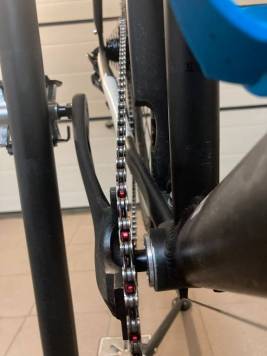

Linia łańcucha na najniższej przerzutce (od przodu) oraz na 6 biegu (od tyłu) w załączniku

Wyższe biegi (5-9) nie są az tak przekoszone, ale w przypadku niższych aż słychać że coś jest nie tak.

[KonradTrek800]

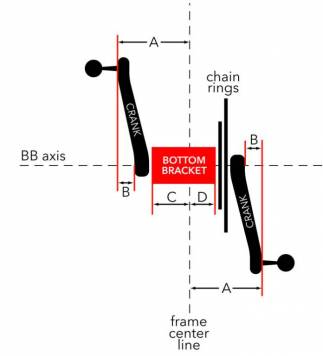

b = a/2 + c



[Kuba_Somsiad]

a = 32
c = 31.5

b = 47.5

[KonradTrek800]

Wreszcie konkret. Ciekawe bo u mnie linia 47mm daje idealnie środek kasety. U ciebie prawdopodobnie piasta i kaseta dają szosową linię ok. 45mm. Czyli jeśli dobrze widzę aby trafić idealnie na 5 koronkę to musisz przysunąć korbę o ok. 3mm. Czyli zamiana osi z 122mm na 116mm.  Tylko chyba shimano ma najbliższy rozmiar 118mm. To już sam oceń na oko.

[Kuba_Somsiad]

Ok, więc kupie 118mm i bedę próbować

Dzięki

[KonradTrek800]

Daj znać jak wymienisz czy trafiłeś idealnie. Przyda sie potomnym.

Pozdrawiam.
