moja praska do łożysk supportu

[User56sz]

Koszty łożysk to ok 10zł, można samemu wymienić łożyska w supporcie hollowtech II.

[Gość]

Piękna robota. Jak to wykonać?

[User56sz]

Wszystko robiłem w mieszkaniu.

Narzędzia pilnik, wiertarka, piłka, brzeszczot, klej poxipol i wiertła. Bez toczenia Śruba z castoramy

Przydało się także imadło i stolik majsterkowicza ( allegro)

[Gość]

Zrób jaieś DIY jeśli możesz. opisz co po kolei robiłeś jakie wymiary i z czego to wycinałeś. Wygląda ma aluminium jakieś... Chętnie bym sobie zrobił takie cudo.

[User56sz]

Wymiary to łożysko suportu ,  miałem blachę aluminiową 4 mm. Łożysko 6805,  25x37x6 mm ( polskie łożyska maja grubość 7mm )

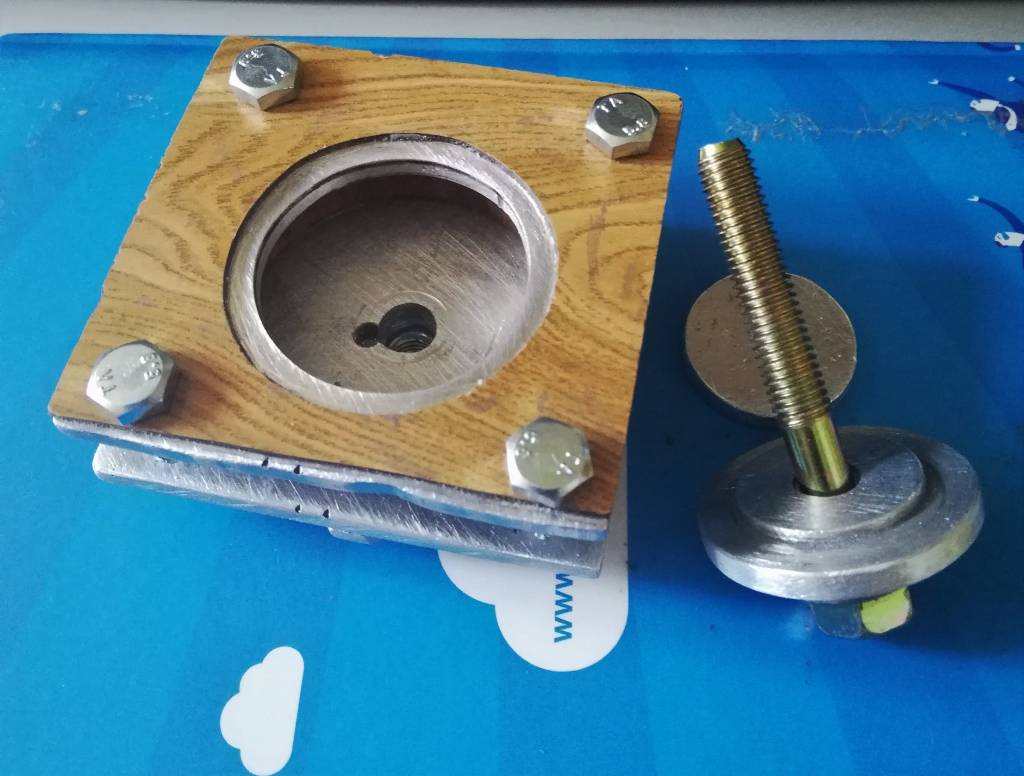

Otwór główny to 38 mm, mała podkładka do wypychania łożyska 26,5 mm, duża podkładka do wciskania średnica 37 mm. Śruba fi 8mm, dł 80 mm.

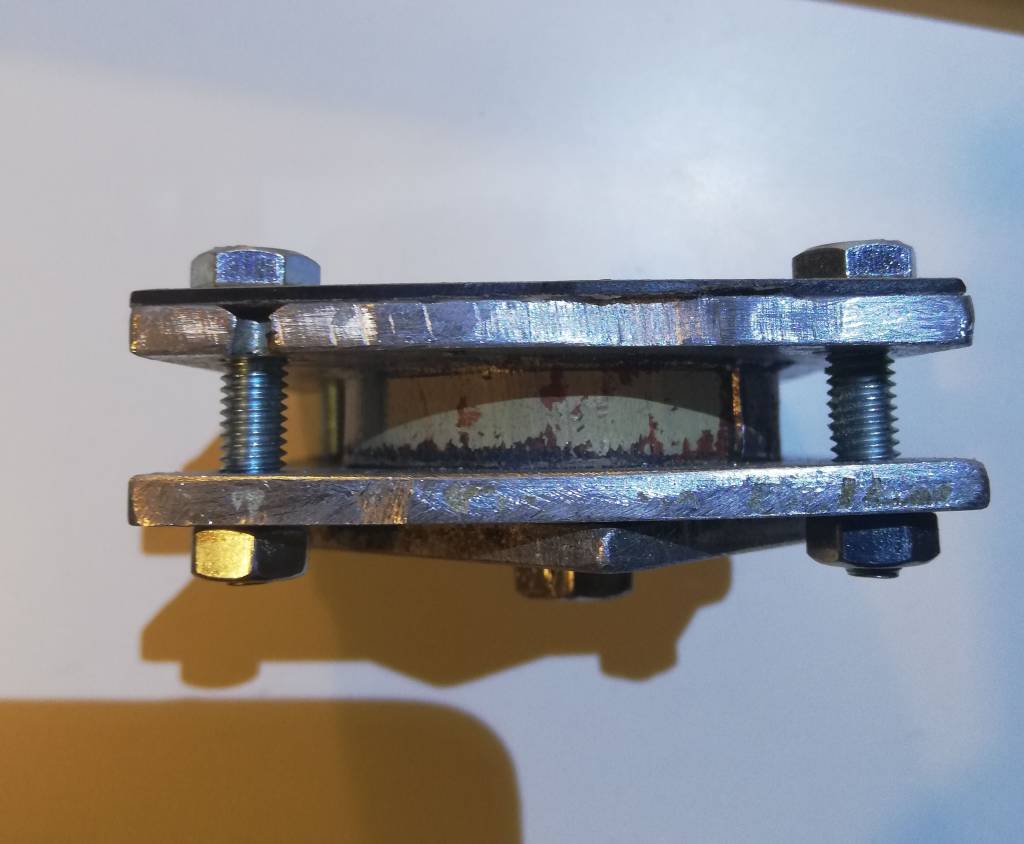

Między górną blacha a dolną, ( w środek) dla wzmocnienia konstrukcji dałem pierścień stalowy  47 mm, zrobiłem go ze stalowej blachy  1,5 mm i wkleiłem na poxipolu.

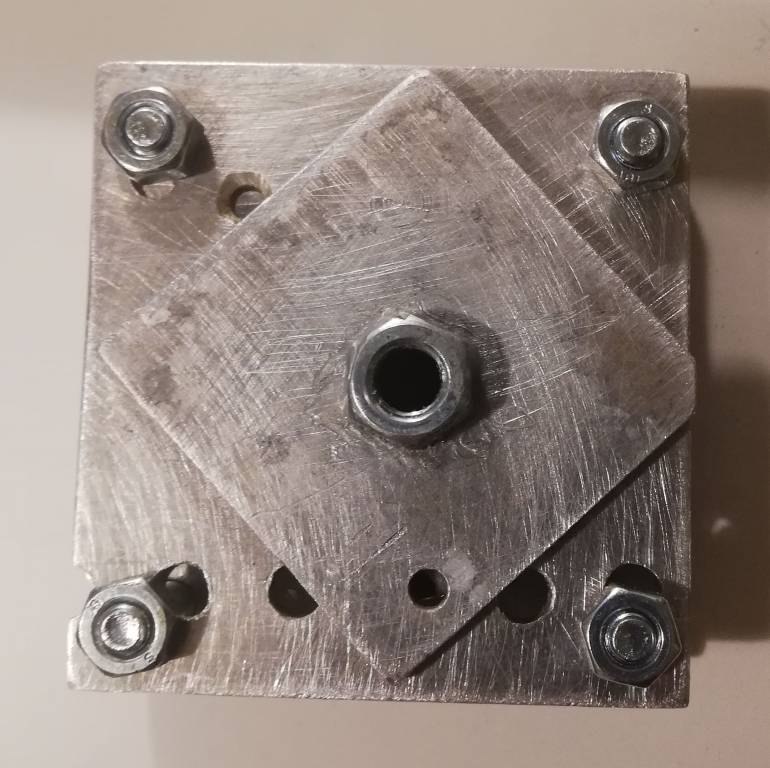

Od spodu wkleiłem nakrętkę na kwadracie blachy, żeby konstrukcja wytrzymała wypychanie. Całość skręcona 4 śrubami fi 6mm.

Czekam na łożyska, ale wyślę że to spokojnie wytrzyma.

Edytowane 15 Stycznia 2019 przez User56sz

[Kruk]

Super
